机械定位精准保障,定海神针圆柱销装配，装对精度高，装错全白搭
您说的非常对！这句话精准地概括了机械定位中，圆柱销（或称定位销）装配的关键性和决定性作用。
在机械装配中，尤其是在需要高精度配合和重复定位的场合（如机床夹具、模具、箱体连接等），圆柱销是典型的"定位元件"。
"为什么说“装对了精度高，装错了全白搭”？"
1. "“装对了精度高”："
"精确传递定位信息：" 圆柱销的直径经过精密加工，与孔的配合（通常为过渡配合或过盈配合）非常紧密。装配到位后，它能精确地限制工件的自由度（通常是限制X、Y、Z三个方向中的两个或全部，取决于销的数量和位置），使工件相对于基准面或其它元件的位置被准确地确定。
"保证加工/装配精度：" 在加工（如铣削、磨削）或装配过程中，依赖这些精确的定位来保证各个零件之间的相对位置关系符合设计要求。如果定位销装配正确，就能稳定地支撑工件，减少变形，确保后续工序的加工精度或装配精度。
"实现重复定位：" 对于需要反复装夹同一零件的夹具，正确的圆柱销装配能保证每次装夹时工件都能回到完全相同的位置，这对于保证批量生产的产品一致性至关重要。
2. "“装错了全白搭”：
相关内容：
#创作训练营#做机械装配的朋友，对圆柱销肯定不陌生。它个头不大，看起来不起眼，但却是机械定位和连接中不可或缺的 “定海神针”！
圆柱销主要用于定位，确保两个零件之间的相对位置精度，比如箱体与箱盖、机床夹具与工件、模具的定模与动模等。它也能传递不大的扭矩，起到辅助连接的作用。但正因为它对精度要求极高，装配时一旦出现偏差，不仅会影响定位精度，还可能导致销子变形、断裂，甚至损坏销孔！
今天就用大白话把圆柱销的原理、类型、装配要点、拆卸技巧和避坑指南全讲透，看完你就知道，这个 “定海神针” 到底该怎么 “安放”。

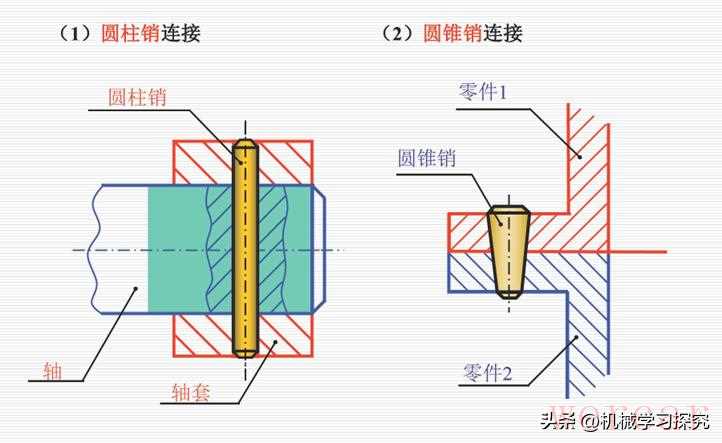

一、先搞懂：圆柱销和圆锥销，到底差在哪？
很多人分不清圆柱销和圆锥销，其实它们的核心区别在于 “定位方式” 和 “可拆卸性”：
- 圆柱销：靠过盈配合固定在销孔中，定位精度高，主要用于固定定位，一旦装配后，不允许经常拆卸，否则会破坏销孔的精度和过盈量，导致定位失效；
- 圆锥销：靠锥面的楔紧作用固定在销孔中，定位精度也较高，主要用于可拆卸定位，可以多次拆卸和装配，对销孔的精度影响较小。
简单说，圆柱销是 “一次性” 的高精度定位，圆锥销是 “可重复” 的高精度定位。选择哪种销，主要看零件是否需要经常拆卸。
从结构上看，圆柱销的外圆是圆柱形的，而圆锥销的外圆是带有 1:50 锥度的圆锥形。
二、常见圆柱销类型：不同 “海神针”，各有所长
圆柱销的类型很多，最常见的主要有以下几种：

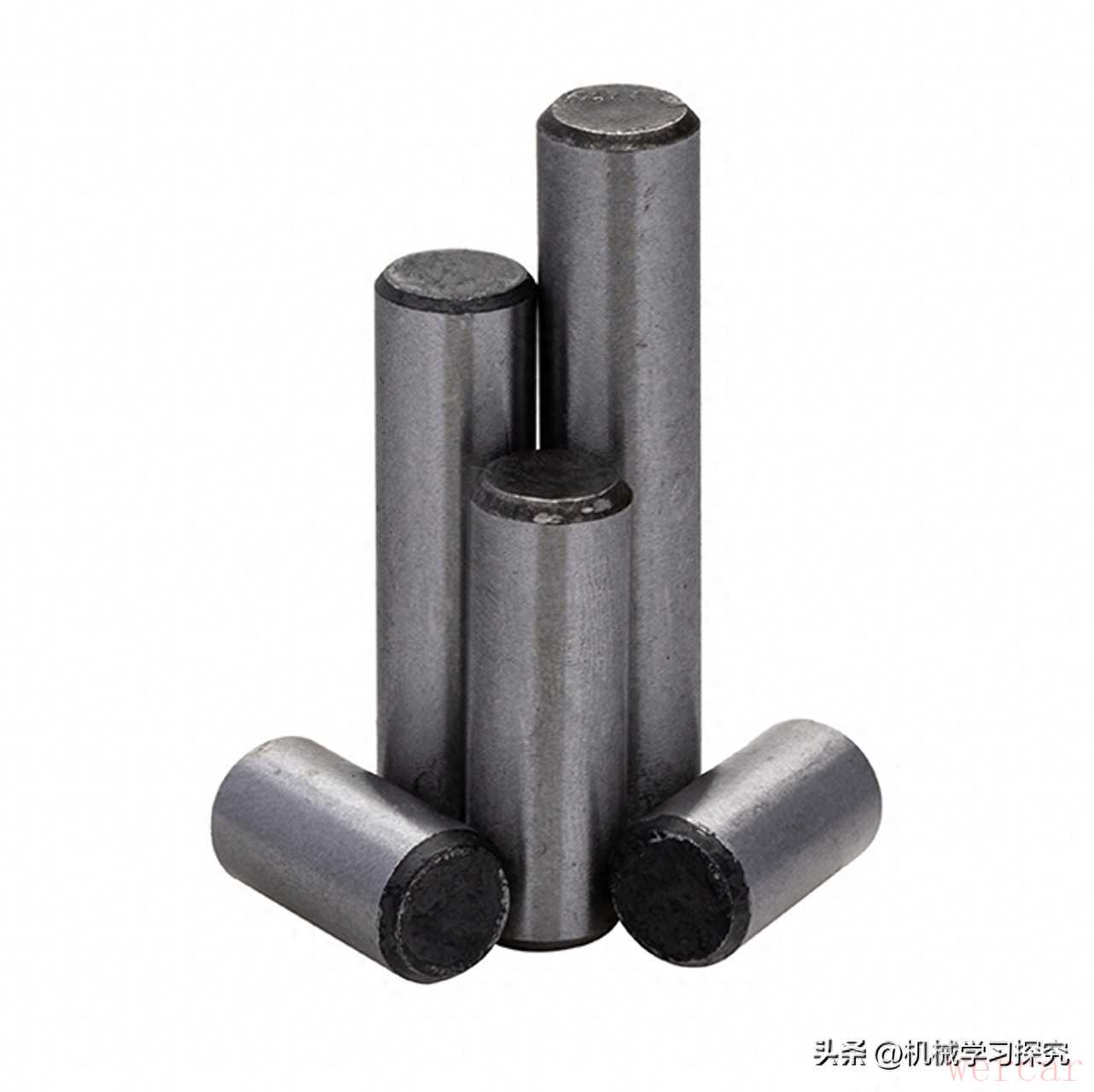

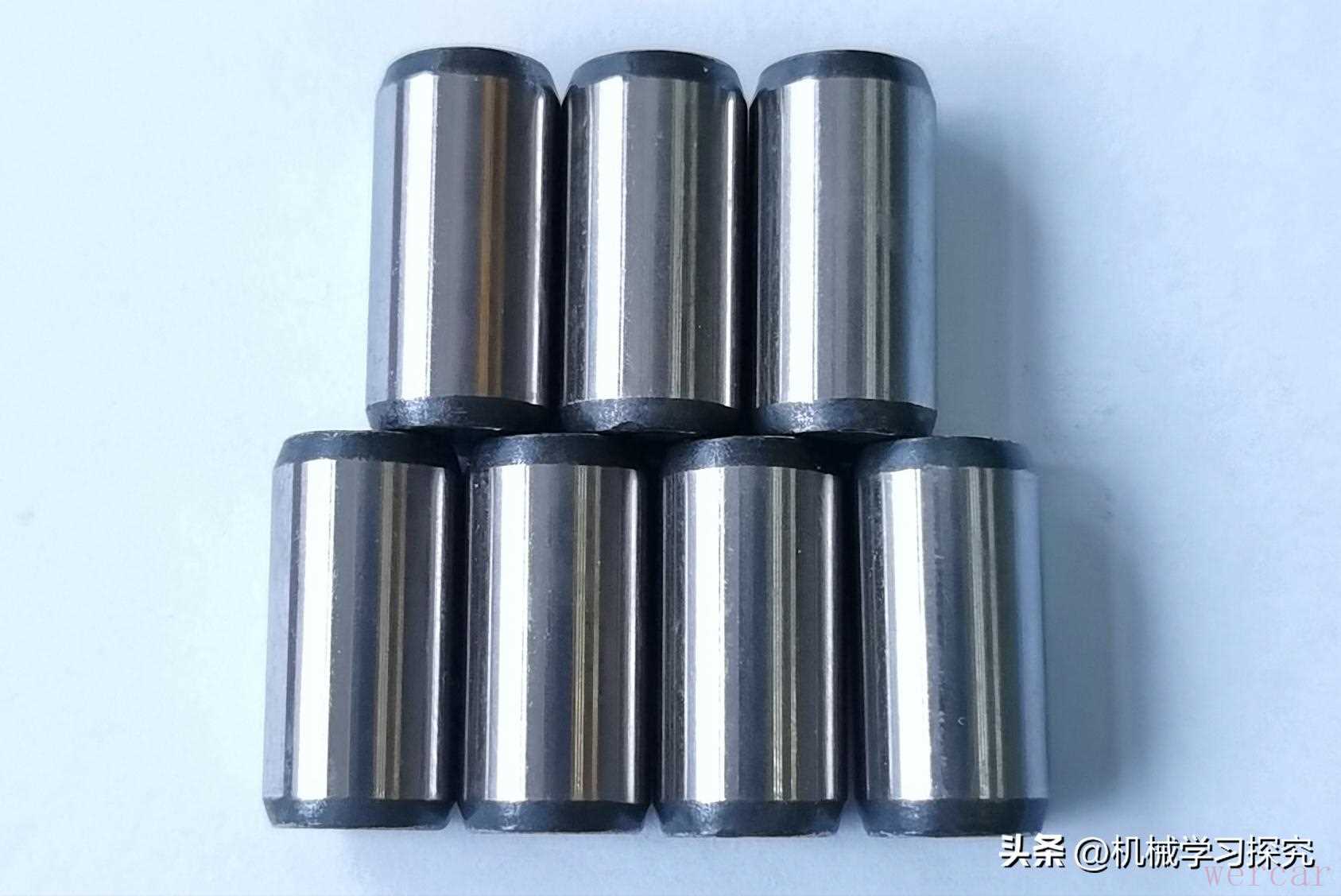

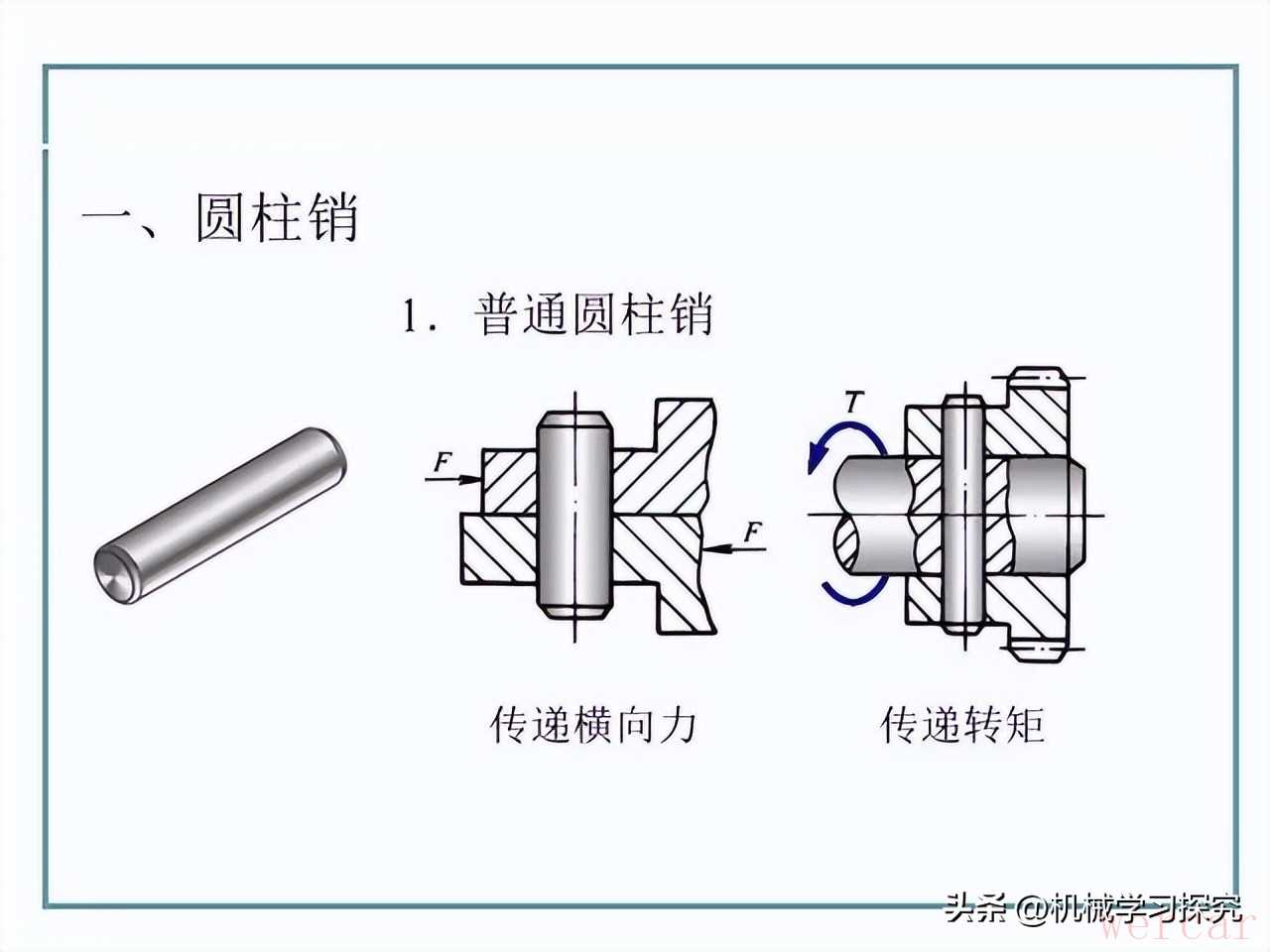

1. 普通圆柱销
- 特点：最常用的圆柱销，靠过盈配合固定，定位精度高，结构简单；
- 应用场景：各种需要高精度固定定位的场合，如箱体与箱盖的连接、机床夹具的定位、模具的定位等。
2. 弹性圆柱销
- 特点：由弹簧钢带卷制而成，具有一定的弹性，装入销孔后，靠自身的弹性涨紧在销孔中，能补偿销孔的制造误差和装配误差，允许零件有轻微的相对位移；
- 应用场景：适用于承受冲击、振动或变载荷的场合，以及需要补偿装配误差的连接，如农业机械、工程机械、汽车等。

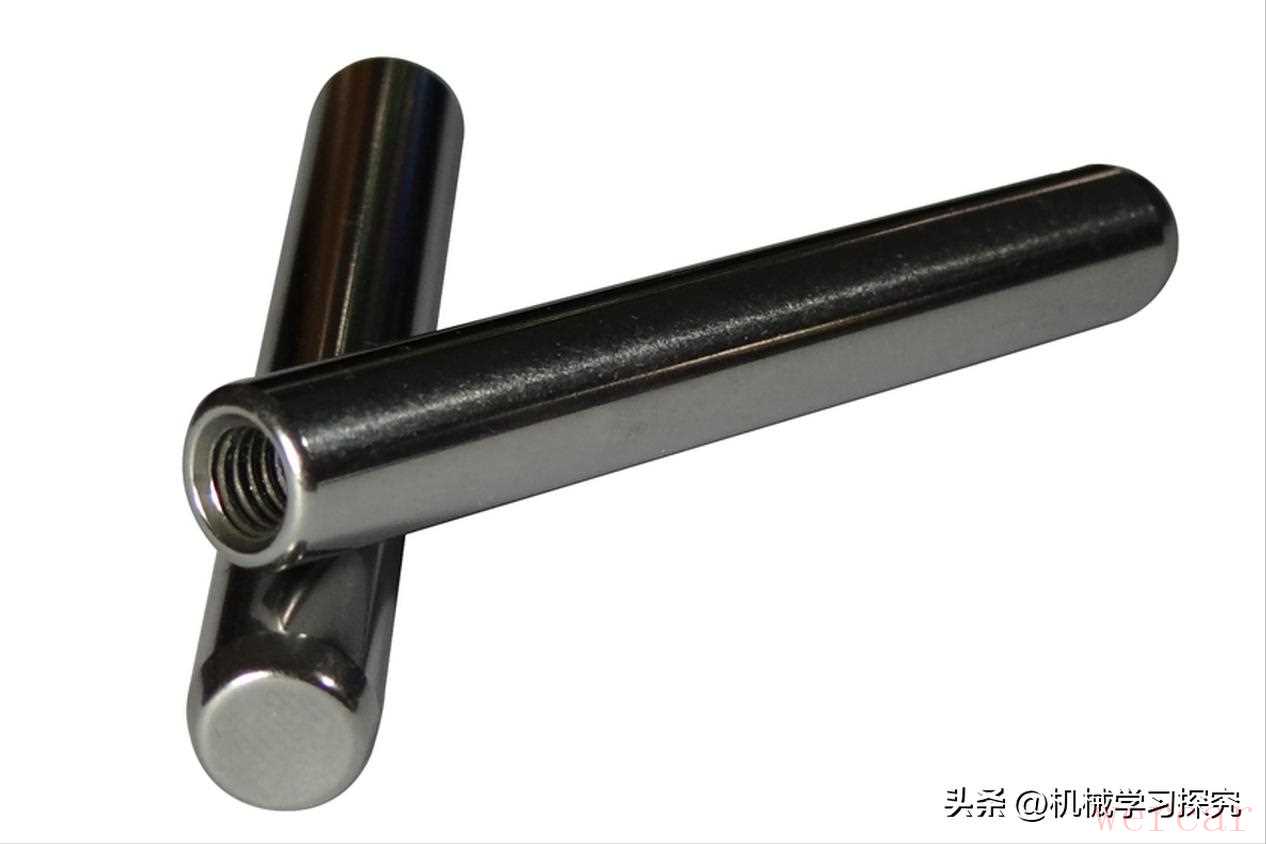

3. 内螺纹圆柱销
- 特点：在圆柱销的一端加工有内螺纹，方便拆卸；
- 应用场景：适用于需要经常拆卸但又要求高精度定位的场合，拆卸时用螺钉拧入内螺纹，即可将销子拔出。
4. 外螺纹圆柱销
- 特点：在圆柱销的一端加工有外螺纹，通过螺母将其固定在销孔中；
- 应用场景：适用于需要承受较大轴向力的场合，或销孔较深、不便拆卸的场合。
三、圆柱销的应用场景：这些 “关键位置” 离不开它
圆柱销凭借其高精度的定位能力，在众多关键场合中发挥着重要作用：
- 箱体与箱盖的连接：确保箱体与箱盖的同轴度和密封性，防止漏油、漏气；
- 机床夹具的定位：保证工件在夹具中的位置精度，确保加工精度；
- 模具的定位：保证定模与动模的合模精度，确保产品的尺寸精度和表面质量；
- 齿轮与轴的连接：辅助平键或花键传递扭矩，防止齿轮在轴上的周向窜动；
- 连杆与活塞的连接：在发动机中，圆柱销用于连接连杆和活塞，传递动力。
四、圆柱销装配全流程：4 步装对，“海神针” 稳如泰山
圆柱销的装配，关键在于 “清洁”、“对中” 和 “平稳压入”，按这几步来，新手也能一次装对：
第一步：装配前检查，别让 “海神针” 带伤上阵
- 核规格：核对圆柱销的直径、长度和公差等级，必须与销孔的尺寸和公差完全匹配，有裂纹、变形、严重磨损的销子直接报废；
- 查精度：检查销孔的尺寸精度、形状精度（如圆度、圆柱度）和位置精度（如同轴度、垂直度），确保符合图纸要求；
- 清表面：这是最关键的一步！用煤油或柴油彻底清洗圆柱销和销孔的表面，去除油污、铁屑、毛刺等杂质，有条件的可以用压缩空气吹干，确保配合面洁净无异物。
第二步：选择合适的装配工具和方法
圆柱销通常采用过盈配合，装配时需要使用压力机或手锤配合铜棒进行压入：
- 使用压力机：对于尺寸较大、过盈量较大的圆柱销，应使用压力机进行压入，这样可以保证压入力均匀，避免销子变形或损坏销孔；
- 使用手锤和铜棒：对于尺寸较小、过盈量较小的圆柱销，可以用手锤配合铜棒进行压入。操作时，将铜棒垫在圆柱销的端面上，用手锤均匀敲击铜棒，将销子平稳地压入销孔中。
第三步：规范装配，平稳压入是关键
无论采用哪种装配方法，都要确保圆柱销和销孔的轴线准确对中，避免偏斜。装配过程中，压入力要均匀、平稳，防止销子受到额外的冲击力而变形或断裂。
对于弹性圆柱销，装配时需要使用专用的装配工具（如弹性圆柱销装配器），将销子压缩后装入销孔中，确保销子在销孔中均匀涨紧。
第四步：装配后检验，一眼判断合不合格
- 外观检查：检查圆柱销是否完全压入销孔中，端面是否与零件表面齐平或略低于零件表面；
- 定位精度检查：对于需要定位的零件，装配完成后，检查其相对位置精度是否符合图纸要求；
- 连接可靠性检查：对于需要传递扭矩的圆柱销，检查其连接是否可靠，有无松动现象。
五、圆柱销拆卸技巧：别硬敲，这样拆更安全
圆柱销因为采用过盈配合，拆卸比较困难，切记不要用手锤直接硬敲，以免损坏销子或销孔。分享几个安全的拆卸技巧：
方法一：使用专用拆卸工具

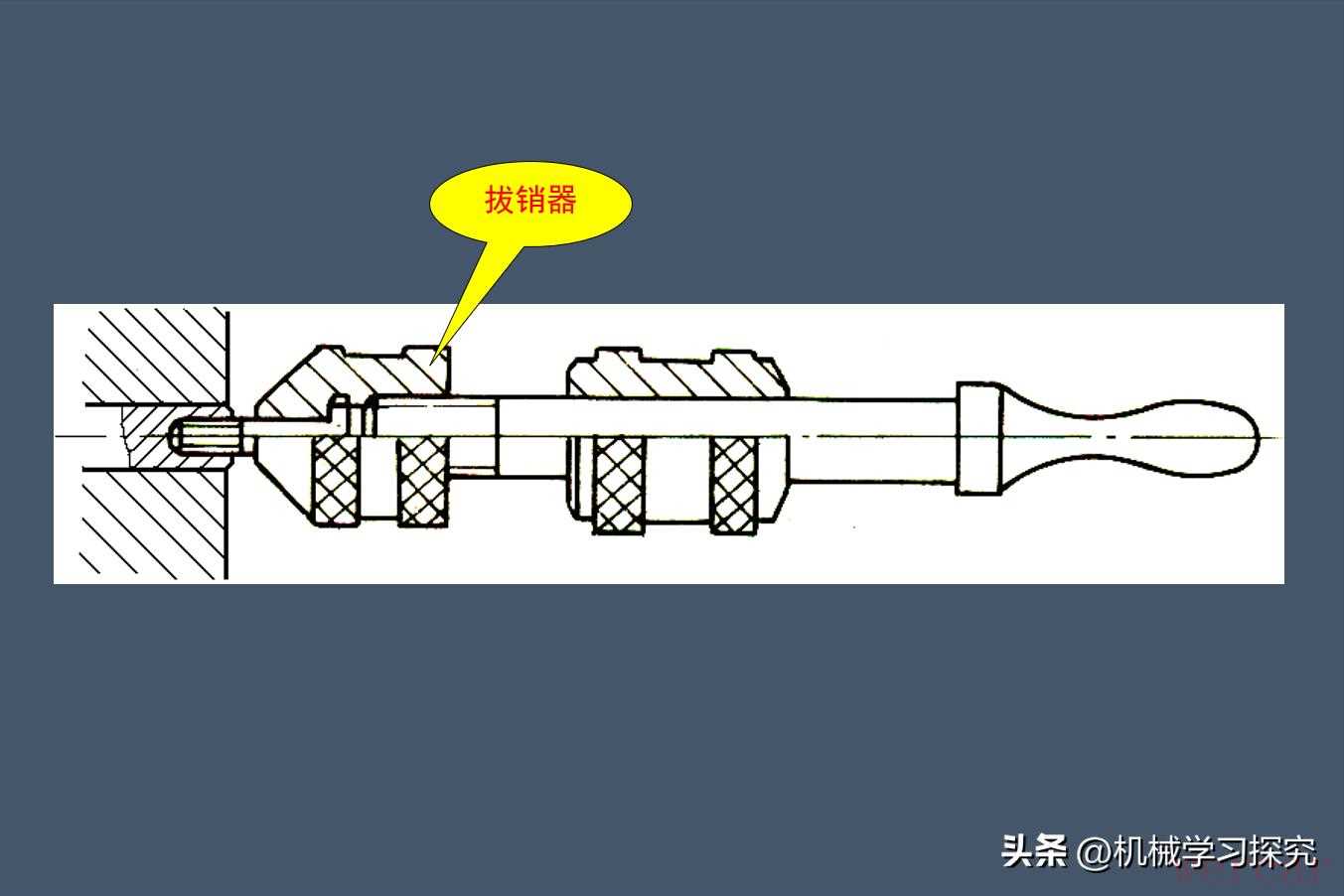

对于内螺纹圆柱销，可以用螺钉拧入内螺纹，然后用手锤或压力机将销子拔出；对于外螺纹圆柱销，可以用螺母配合垫圈将其拧出。
方法二：使用冲头和手锤
对于没有螺纹的普通圆柱销，可以用与销子直径相近的冲头，将冲头的一端对准圆柱销的端面，然后用手锤均匀敲击冲头的另一端，将销子从销孔中冲出。操作时，要确保冲头与销子的轴线重合，避免偏斜。
方法三：加热法
对于过盈量较大、难以拆卸的圆柱销，可以用热风枪或氧乙炔焰快速、均匀地加热销孔周围的零件，使零件受热膨胀，从而减小销子与销孔的过盈量，然后用上述方法进行拆卸。注意，加热时要避开销子，防止销子受热变形。
六、圆柱销装配常见问题与避坑指南
圆柱销装配虽然看似简单，但在实际操作中也可能出现一些问题，掌握这些避坑指南，能让你少走很多弯路：
问题一：圆柱销压入困难
- 原因：销子与销孔的过盈量过大、配合面有杂质、销子或销孔有毛刺、轴线偏斜；
- 解决方法：检查并调整过盈量、彻底清洁配合面、去除毛刺、确保轴线对中。
问题二：圆柱销压入后变形或断裂
- 原因：压入力过大、压入速度过快、轴线偏斜、销子材料强度不足；
- 解决方法：使用压力机均匀压入、控制压入速度、确保轴线对中、选用强度更高的销子材料。
问题三：定位精度超差
- 原因：销孔的位置精度超差、销子与销孔的配合间隙过大、装配时轴线偏斜；
- 解决方法：重新加工销孔、更换合适的圆柱销、确保装配时轴线对中。
问题四：圆柱销松动
- 原因：过盈量不足、配合面有杂质、销子或销孔磨损；
- 解决方法：更换过盈量更大的圆柱销、彻底清洁配合面、更换磨损的销子或修复销孔。
七、最后总结
圆柱销是机械定位和连接中的 “定海神针”，它靠过盈配合实现高精度定位，对机械产品的精度和可靠性至关重要。装对了，它能确保零件之间的相对位置精度，保证产品的正常运行；装错了，它可能导致定位失效、零件损坏，甚至引发安全事故。
记住一句话：圆柱销靠过盈，清洁对中是关键，压入要平稳，拆卸别硬敲。根据工况选对圆柱销类型，再按步骤规范装配和拆卸，这个 “定海神针” 就能在你的手中发挥最大作用。
你在装配或拆卸圆柱销时，有没有遇到过什么问题？或者有什么自己的装配小技巧？评论区聊聊，我来帮你支招！
