配电箱与开关箱内部端子及连接线设置规范详解

配电箱和开关箱是电力系统中非常重要的组成部分，其内部端子及连接线的设置必须严格遵守相关规范和要求，以确保安全、可靠运行。以下是一些主要的要求：
"一、 端子（Terminal）设置要求："
1. "材质与规格：" 应选用与导线线径、连接方式（压接、螺栓连接等）相匹配的、符合国家标准的铜或铜合金端子（接线端子、线鼻子）。 不应使用劣质、假冒或规格不符的端子，以防连接不可靠、发热甚至烧毁。 对于不同电压等级和电流等级，应选用相应规格的端子。
2. "安装牢固：" 端子应牢固地安装在配电箱、开关箱的接线板上，或通过螺丝、卡扣等方式固定，确保其在运行中不会松动。
3. "接触良好：" 端子的孔径或接触面应清洁、平整，确保与导线连接部分有良好的电接触，减少接触电阻。 压接式端子需使用专用压接钳，按照端子厂家推荐的扭矩进行压接，确保压接力度足够，形成可靠的电气和机械连接。
4. "标识清晰：" 所有端子应有清晰、耐久的标识，标明其连接的线路

相关内容：

一、配电箱、开关箱内部端子及连接线设置有哪些要求？

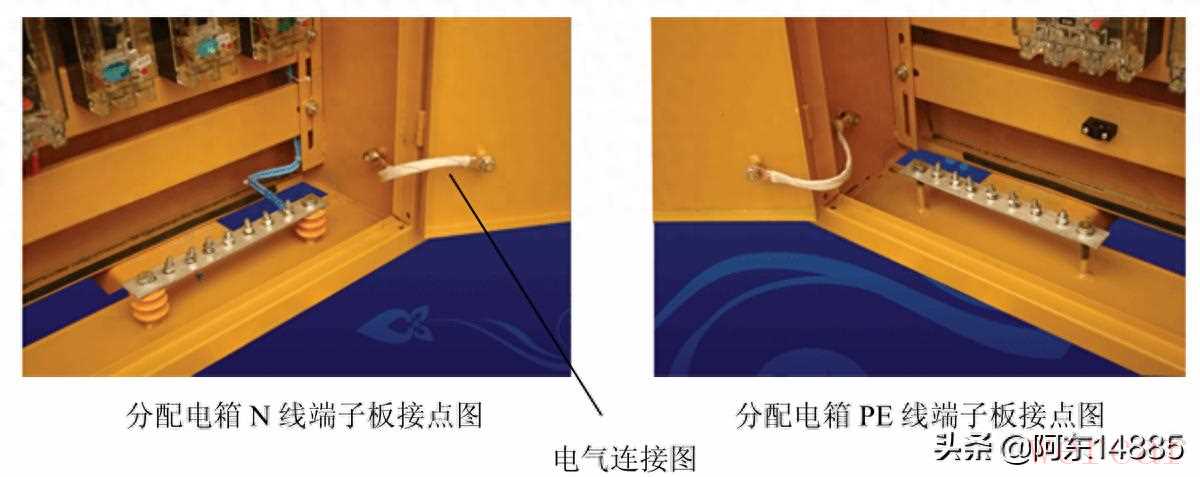

1.配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

2.配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。

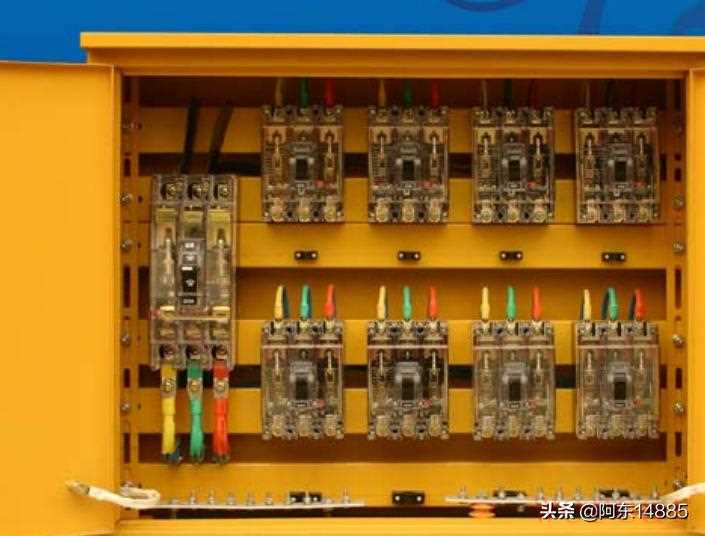

3.配电箱、开关箱内的连接线必须采用铜芯绝缘导线。相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。

4.配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。

【张工说安全】

以上对配电箱内部要求进行了汇总，其中第一条为JGJ-2005强制性条文。

三个相线也是有排列顺序的，从空间排列区分：面对着配电屏正面，垂直排列的看法：从左到右A、B、C；水平排列的看法：由里向外A、B、C；上下排列的看法：由上向下A、B、C。中性线为：淡蓝（俗称的零线）；地线为：黄绿相间。

从第4条的规定看，开关箱内是可以安装插座的，但是安装插座必须紧固在电器安装板上，不得歪斜或松动，从日常检查情况看，很多插座都是从漏保接出一个插座，大部分都是活动的。
