电子管深度解析,6P12P脉冲束射四极管技术详解

名字来源

“6P12P脉冲束射四极管”这个名称来源于其内部结构和工作原理。其中，“6P”表示电子管内有6个电极，而“12P”则代表电子管能够处理12个脉冲信号。这种命名方式反映了电子管的基本功能和内部构造。

历史

6P12P脉冲束射四极管的发展历史悠久，最早可以追溯到20世纪40年代。在第二次世界大战期间，为了满足军事通讯的需求，科学家们开始研究脉冲束射四极管。随着技术的不断进步，这种电子管在通讯、雷达等领域得到了广泛应用。

地理位置与区划

6P12P脉冲束射四极管主要产于中国，其中一些关键技术和生产线分布在我国的上海、北京、深圳等地。这些地区是我国高新技术产业的重要基地，为电子管的发展提供了良好的产业环境和政策支持。

人口与民族构成

我国人口众多，民族多样。在电子管产业，主要从业人员包括汉族、回族、藏族等，他们共同努力推动我国电子管事业的发展。

社区治理与服务创新

在社区治理方面，我国电子管产业地区积极推进创新，加强产业集聚，提高产业链整体竞争力。政府、企业、高校等共同参与，形成了一种产学研一体化的新型社区治理模式。

文化与周边环境

我国电子管产业地区具有浓厚的科技文化氛围，周边环境优美。这些地区交通便利，拥有丰富的自然资源和人力资源，为电子管产业的发展提供了有力保障。同时，当地政府注重生态环境保护，为产业发展营造了良好的生态环境。

相关内容：

图1

图2

图3

图4

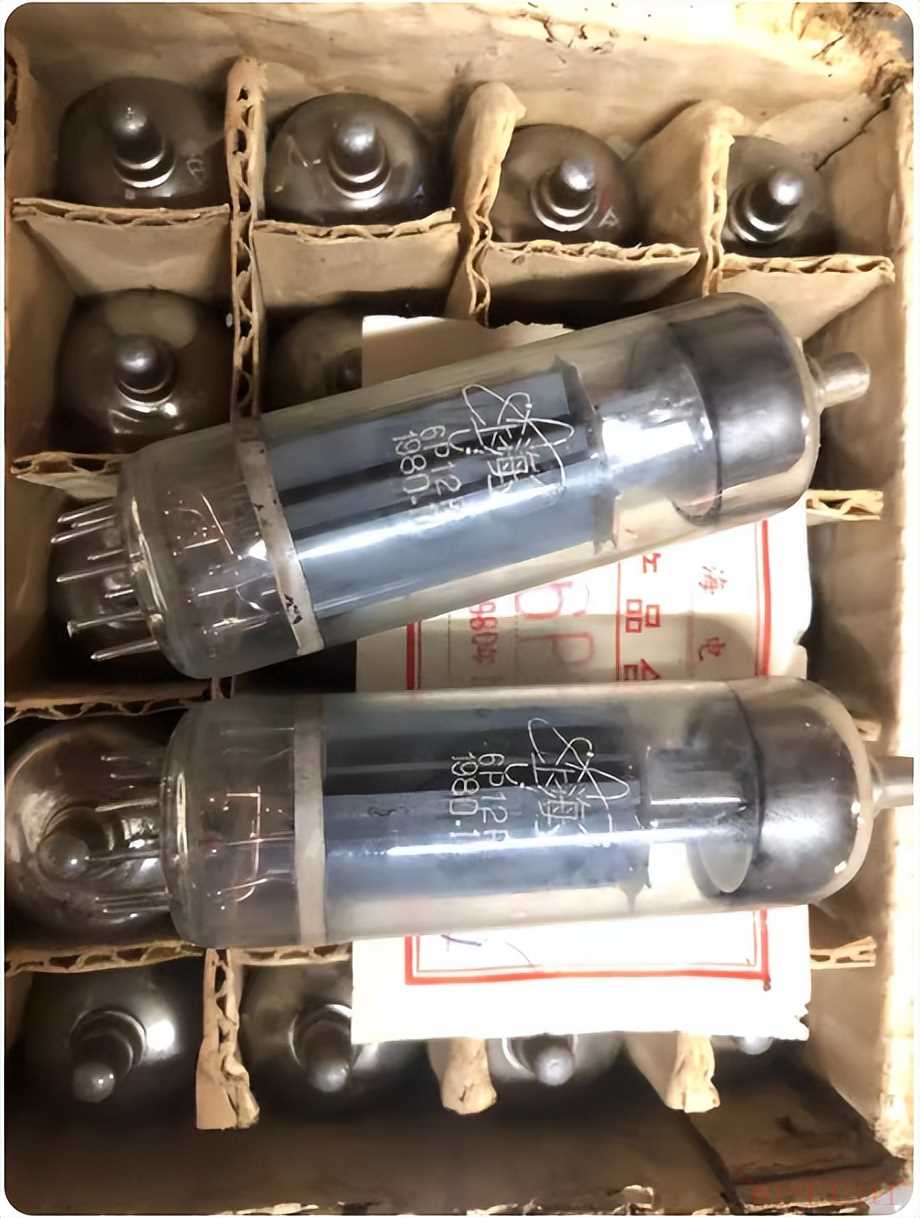

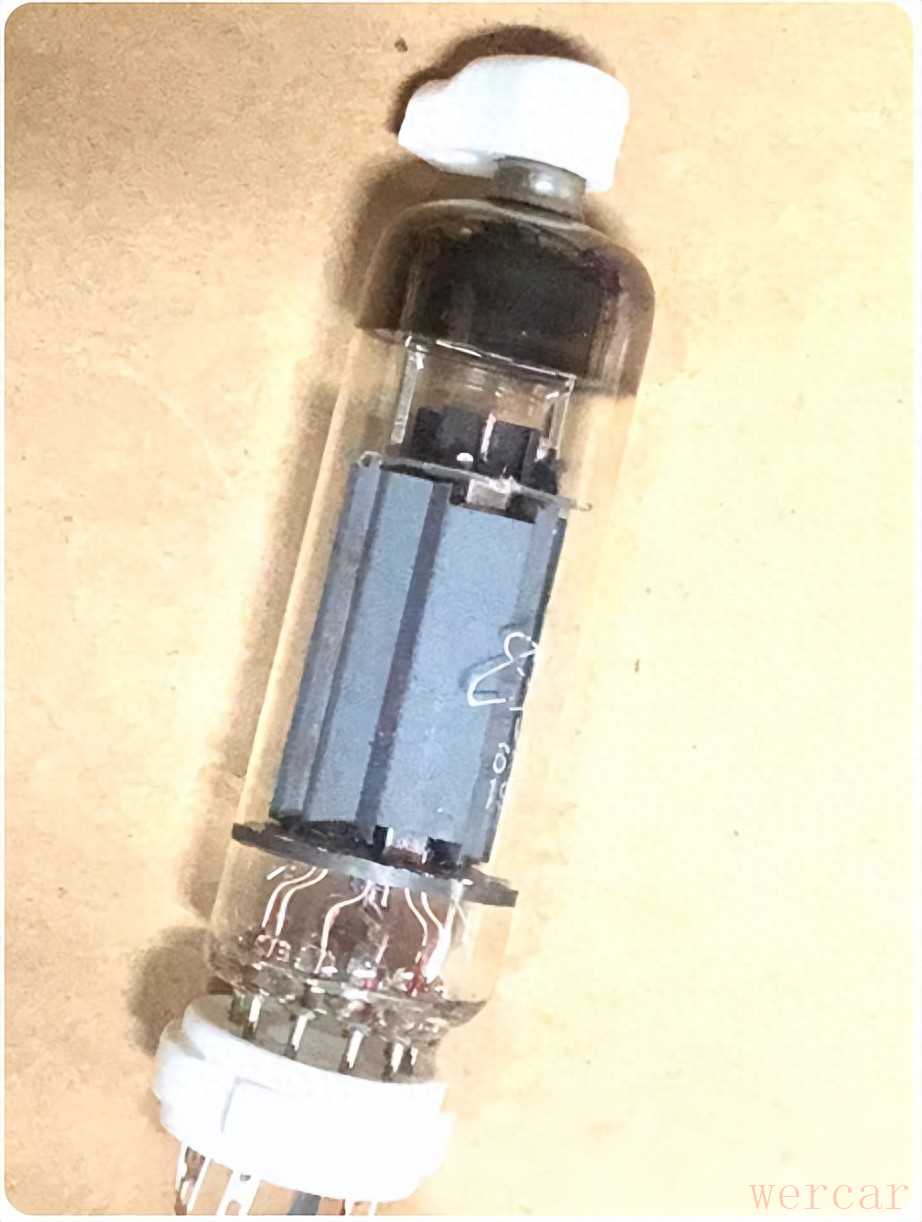

淘宝上有售。十几元一个（图2），配上插座和管帽，20出头（图1）。

后期型号后缀-M。这个不是表示民用，是脉冲的第一个拼音字母。6P12P就是设计用于脉冲电路的。6P12P，在110°电视机中用作行扫描输出，最大反向阳极峰压可达7000V以上。

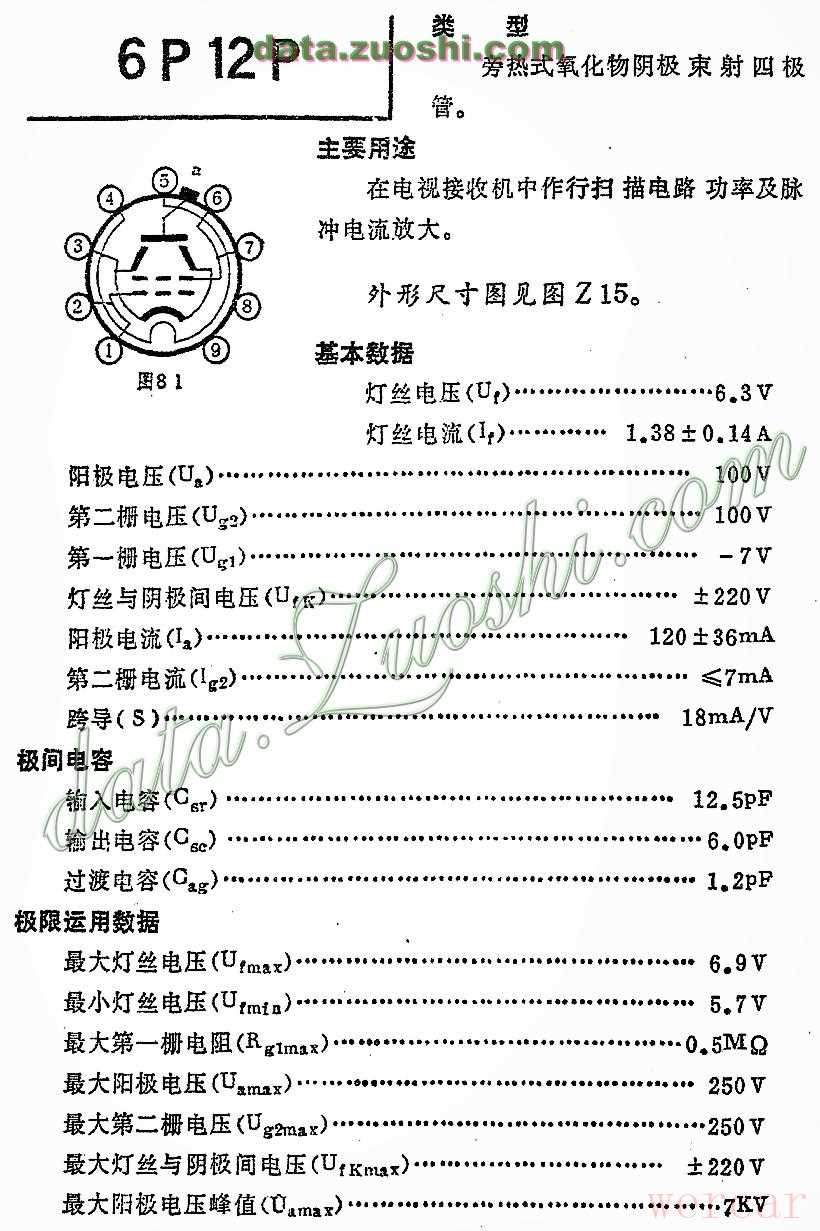

图3是它的基本参数。从图中可以看出，做收音机功放也是有特色的。如与6P1比较，6P12P的屏极电压是100V，6P1是250V，6P12P的屏极电流是120mA，6P1是44mA。屏压小，屏流大，显然，6P12P的内阻要比6P1小得多。我在以前说过两次，功放输出阻抗低，输出变压器使用同样大小、同样性质的硅钢片，频响就较好。

我用推荐工作点来断定内阻，当然是不正确的。因为，工作点是个静态的概念，而内阻是动态的，就是屏压增量除以屏流增量。不过，如果是两个管子比较，这样做是科学的。建议大家多做比较。不同管子比较，往往能说明问题。

参数表的最后一项，应该改为“最大反向阳极电压峰值”。

以后会逐个介绍电子管。介绍范围限于：现在能买到的，并且我能找到参数的。优先介绍使用很普遍的或有特殊用途的。譬如这个6P12P。

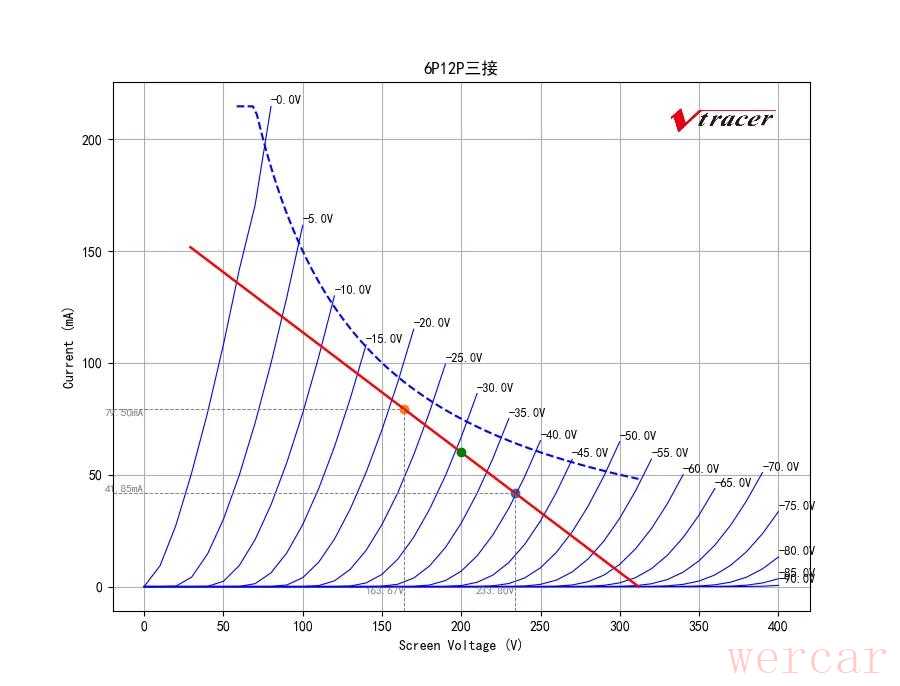

图4是无友“甩毛叔”提供的。6P12三极管接法的曲线很不错，直逼很多原生直热三极管，这是我扫描的曲线图。谢谢。其中的6P12应该是6P12P。

6P12P的长处是在于脉冲电路，譬如用来做高压脉冲发生器，轻松做到7000V峰值。

高压脉冲发生器的原理：电感的电流不能突变，流过电感的电流如果被瞬间截断，就会诱发极高的反向电动势。所以，截断电感电流的管子必须能耐反向高压！

在《电子管电路设计漫谈36：说说锯齿波及其应用》里说了，送入示波管或显像管的锯齿波（偏转信号），返程越短越好。但是，返程越短，激起的反向电动势越高。由此可见，做脉冲电路，6P12P性能超6P1、6P14、6P15等一两个数量级。

做发射，发射场强可以远远超过6P1、6P14、6P15等管子。
