电脑音频接口深度解析,全面详解音频接口技术与应用
相关内容：
音频插口
电脑话筒输入
电脑话筒输入的偏置电压与接线方式，按接口类型（3.5mm TRS/TRRS、主板插针）有明确标准，下面讲清楚：
一、话筒偏置电压（Bias Voltage / Plug‑in Power）
电脑（主板 / 声卡）给驻极体麦克风（普通耳麦、电脑麦）提供的直流供电电压，用于驱动麦内 FET（场效应管）。
标准范围：+2.5V～+5V（主流为 +3.0V～+3.3V 或 +5V）
典型值：
笔记本 / 集成声卡（HD Audio/AC’97）：+2.5V～+3.3V
早期台式机 / 创新等声卡：+5V
供电方式：通过偏置电阻（2.2kΩ～10kΩ，常见 4.7kΩ）串联到信号线，只给麦供电、不干扰音频信号
注意：动圈麦不需要偏置电压；专业电容麦用48V 幻象电源，与电脑偏置无关
二、接线方式（分 3.5mm 接口与主板前置插针）
1. 3.5mm 接口（最常见，粉色 Mic 口）
电脑麦克风用3.5mm TRS（三芯） 或 TRRS（四芯，耳麦一体），均为非平衡单端接法。
（1）TRS 三芯（纯麦克风插头）
Tip（尖）：MIC 信号 + 偏置电压（同一根线，直流供电 + 交流信号叠加）
Ring（环）：悬空 / 未用（电脑 Mic 口仅单声道，此脚不接）
Sleeve（套）：GND（地）
线数：2 根有效线（信号 / 偏置线 + 地线）

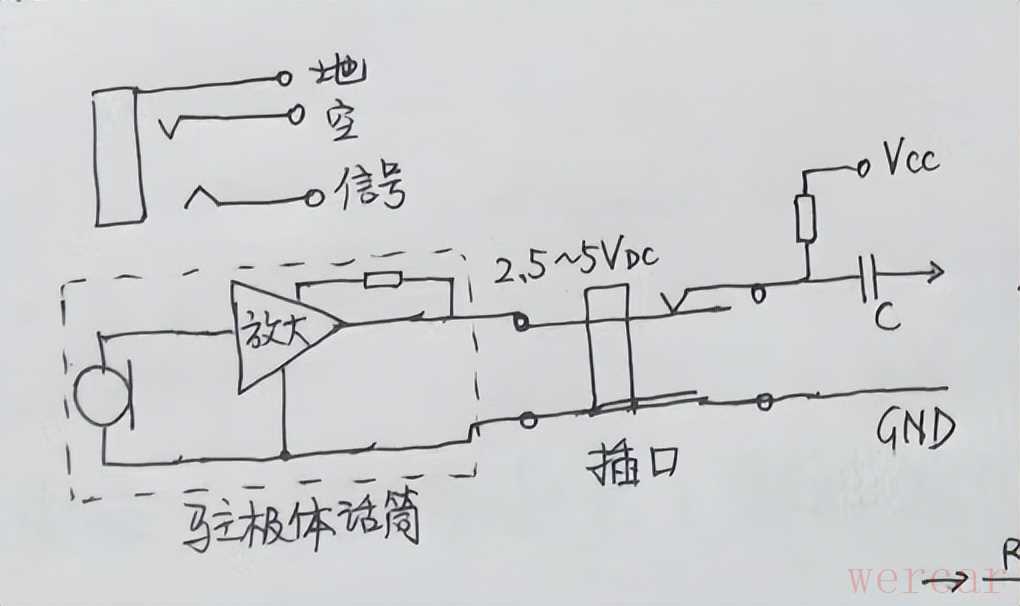

MIC IN原理
（2）TRRS 四芯（耳机 + 麦克风一体插头，CTIA 标准，手机上是主流）
Tip（尖）：左声道（L）
Ring1（上环）：右声道（R）
Ring2（中环）：GND（地）
Sleeve（套）：MIC 信号 + 偏置电压
线数：4 根线（L/R/GND/MIC，MIC 线承载偏置 + 信号）
（3）OMTP 标准（旧手机上国标，少见）
Ring2：MIC 信号 + 偏置电压
Sleeve：GND
2. 主板前置音频插针（机箱前面板 Mic 口）
按 Intel AC’97/HD Audio 规范，3 根线对应麦克风：
Pin1（AUD_MIC_IN）：MIC 信号输入
Pin2（AUD_GND）：地线
Pin3（AUD_MIC_BIAS）：偏置电压输出（+2.5V～+5V）
Pin4（AUD_VCC）：+5V（给音频电路，非麦偏置）
三、快速总结
偏置电压：+2.5V～+5V（主流 3.0V/3.3V/5V），仅驻极体麦需要
3.5mm TRS（纯麦）：2 根线（Tip = 信号 + 偏置，Sleeve = 地）
3.5mm TRRS（耳麦）：4 根线（MIC 线承载偏置 + 信号）
主板前置插针：3 根线（MIC_IN、GND、MIC_BIAS）
电脑音频输出插口绿色和蓝色的有什么不同？
我再用最简单、最直白、不绕弯的话讲一遍：

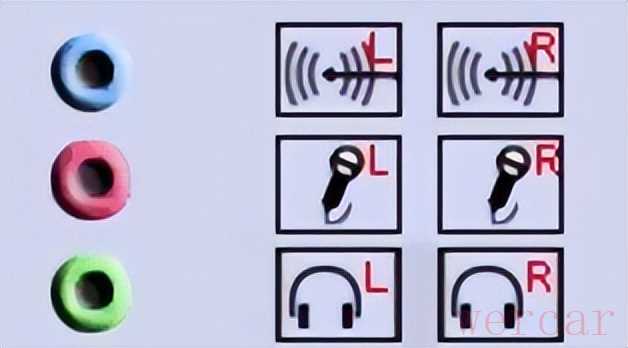

电脑音频口：绿色 vs 蓝色 核心区别
1. 绿色口
名字：Line Out / 音频输出
功能：电脑把声音往外发
接：耳机、音箱
你能听到声音

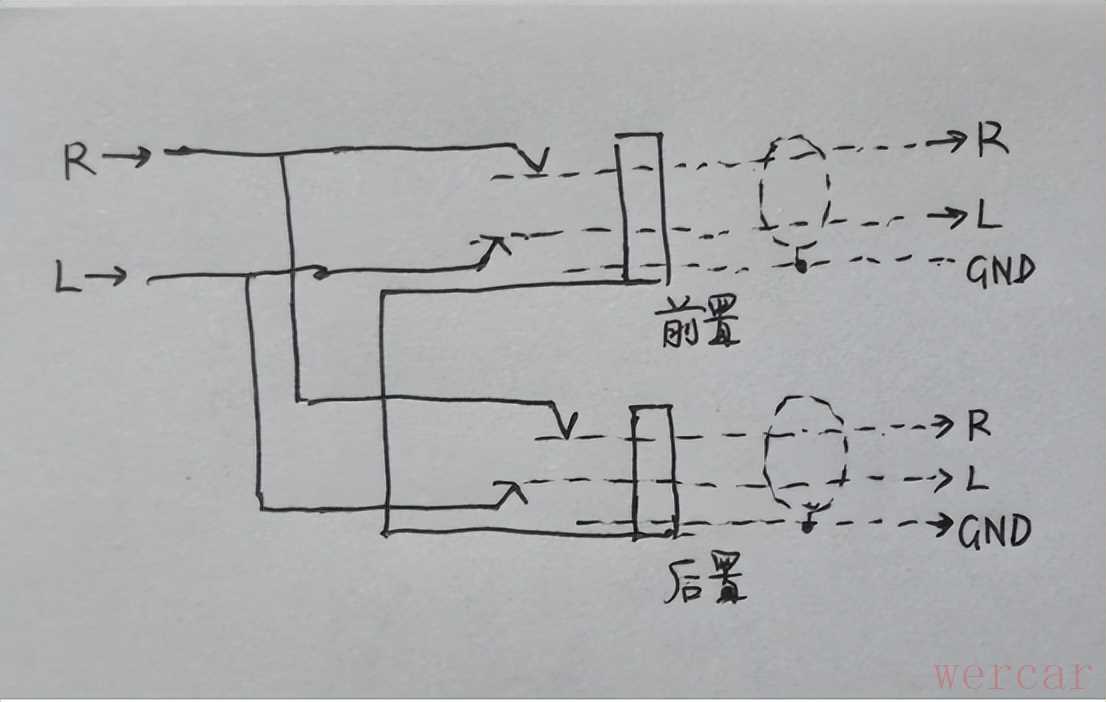

第一种line out接法

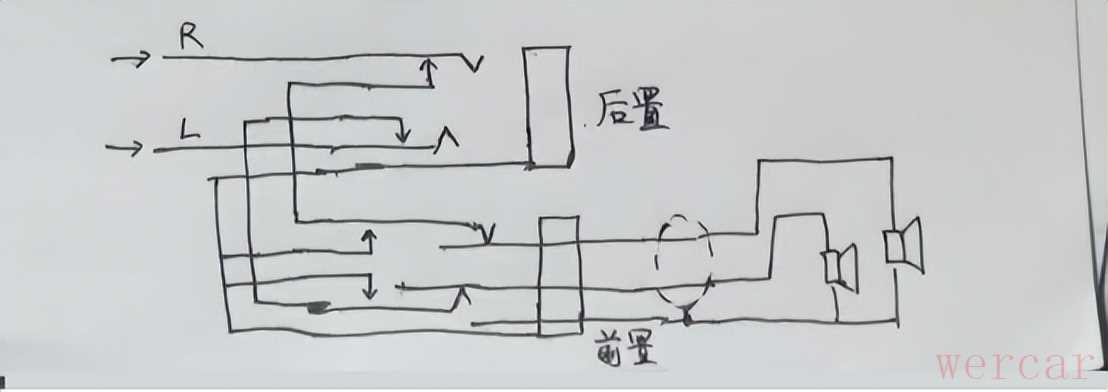

第二种line out 接法
插口
2. 蓝色口
名字：Line In / 线路输入
功能：外部声音往电脑里录
接：MP3、手机、另一台电脑的输出、电子琴等
用来录音，不能听声音
一句话记死
绿色：出声（听）
蓝色：进声（录）
再配上粉色，三个口全清楚
绿色：输出 → 接耳机 / 音箱
蓝色：输入 → 接外部音源录音
粉色：麦克风输入 → 说话录音
Line in和MIC in输入有什么不同？
我用最直白、最清楚、不绕弯的方式，把 Line In（蓝口） 和 MIC In（粉口） 的区别讲透：
1. 信号大小不一样（最核心）
MIC In（麦克风输入）信号非常小，是微弱信号→ 声卡内部会放大很多倍
Line In（线路输入）信号已经很大，是标准线路电平→ 声卡只录、不放大
2. 电压 / 电平不同
MIC In： 毫伏级（通常只有几毫伏，mV级），很小
Line In： 伏特级（通常在 0.3V - 2V 之间），比麦克风大 50～100 倍
3. 有没有偏置电压（你之前问的重点）
MIC In（粉口）：有偏置电压一般 2.5V～5V，给驻极体麦克风供电
Line In（蓝口）：没有偏置电压不能给麦克风供电，不能直接插普通耳麦
4. 阻抗不一样
MIC In：高阻抗，适合麦克风
Line In：低阻抗，适合音箱、手机、播放器输出
5. 能接什么、不能接什么
�� MIC In（粉口）只能接：
麦克风
带麦克风的耳机
�� Line In（蓝口）只能接：
手机输出
MP3、CD、电脑输出
电子琴、功放输出
其他音源的Line Out
6. 插错会怎样？
麦克风插 Line In：声音极小、几乎听不到
线路音源插 MIC In：声音爆音、失真、炸麦
一句话终极总结
MIC In：小信号 + 放大 + 带偏置电压 → 给麦克风
Line In：大信号 + 不放大 + 无偏置 → 给外部音源录音
Line in（线路输入）与 Mic in（麦克风输入）的核心差异是输入电压 / 电平相差约 1000 倍：Mic in 是毫伏级弱信号，Line in 是数百毫伏至 1 伏级强信号，两者不能直接互换。
电压 / 电平标准（RMS 有效值）
1. Mic in（麦克风输入）
电平范围：-60 dBu ~ -40 dBu
电压范围：0.001 V ~ 0.01 V（1 mV ~ 10 mV）
典型值：约 5 mV
特点：麦克风振膜转换的极微弱电压，必须经40–60 dB 高增益前置放大才能到线路电平
2. Line in（线路输入）
分消费级与专业级两个标准：
消费级（-10 dBV）：0.316 V（316 mV）
专业级（+4 dBu）：1.228 V（≈1.23 V）
特点：设备间传输的标准电平，无需额外放大，直接进入后级处理
Line Out 输出电压同样分消费级和专业级两个标准，和 Line In 是匹配的：
1. 消费级（最常见：电脑、手机、声卡、播放器）
标准：-10 dBV
输出电压：0.316 V（有效值，约 316 mV）
2. 专业级（调音台、专业声卡、效果器）
标准：+4 dBu
输出电压：1.23 V（有效值）
简单总结
普通设备 Line Out：≈0.3V
专业设备 Line Out：≈1.2V
对比 Mic 信号：比麦克风大 300～1000 倍
为什么有些专业麦克风可以插在 Line In？
专业电容麦克风通常使用 XLR 接口 并连接独立的声卡/调音台，由调音台提供 48V 幻象供电并调整增益，然后以“线路电平”输出给电脑的 Line In。
如果是 3.5mm 接口的麦克风直接插电脑，必须插粉色 Mic In。
