DIY入门攻略,打造最简单吉他法兹效果器——Fuzz Pedle制作教程
相关内容：
经过近两周的努力，终于成功制作出来这个非常简单的法兹效果器FUZZ PEDLE（线路板），先看视频听听效果如何？
视频加载中...

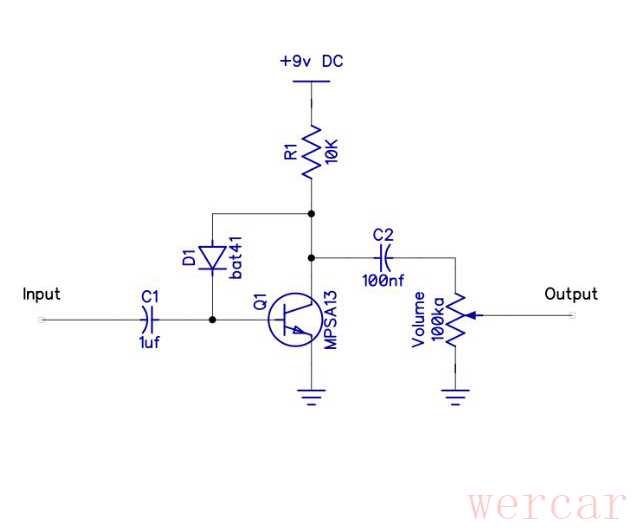

原始的电路图

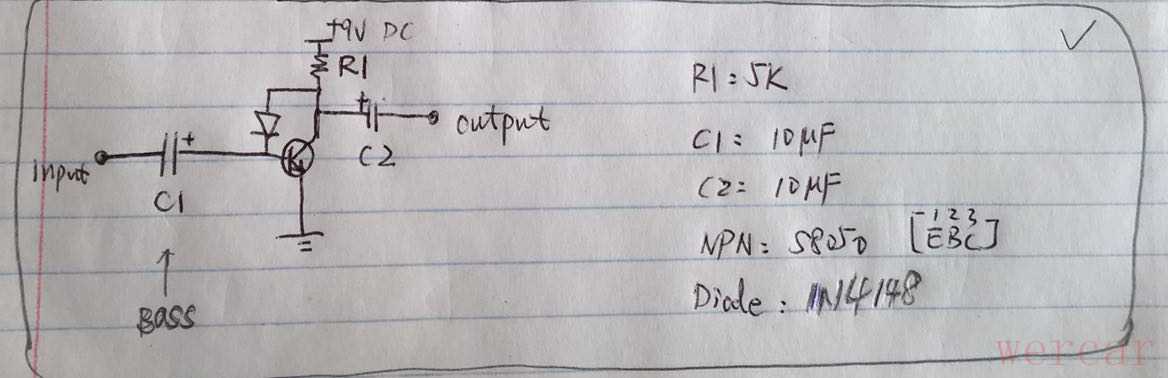

我简化的电路图
元器件：
电容两个，我用的都是10uf的电解电容。第一个电容是用来过滤BASS低音的，越小低音过滤的就越多。注意两个电容的正负极。
三极管，我用的是S8050，NPN的，很容易买到，宝宝上的网店里买三极管包的，一般都有这个三极管。S8050的三个脚分别是E B C（有字的那面对着自己，从左到右，E B C）。
二极管，1N4148，最容易找到的，去网上买二极管包。
电阻，10KΩ或者是5KΩ，我用5KΩ。
先根据电路图，在面包板上测试
略去N个字，用去我2周的时间，真不容易。汗颜。

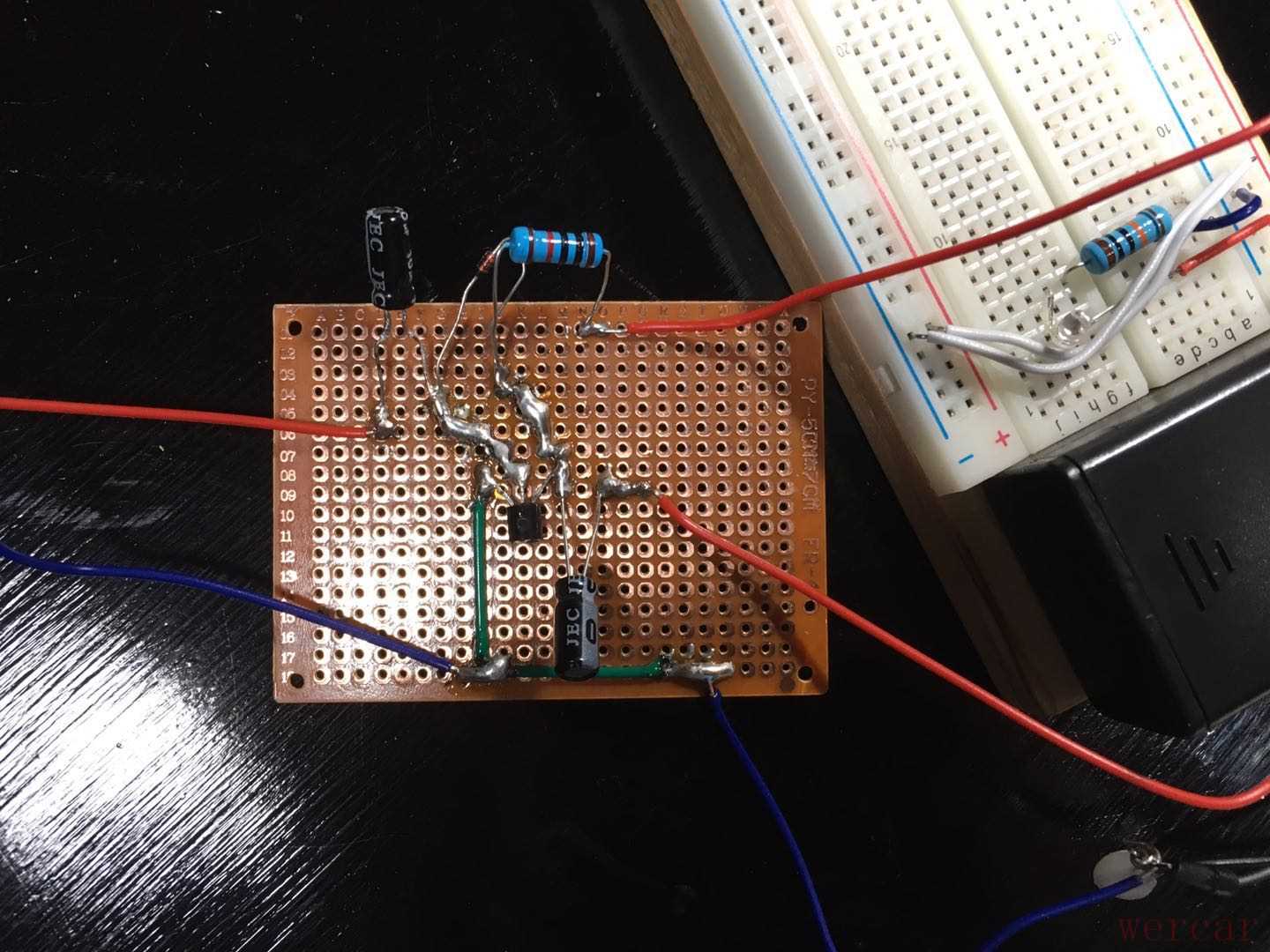

焊接到电木板上去，成品如图：
用焊锡直接焊出线路。

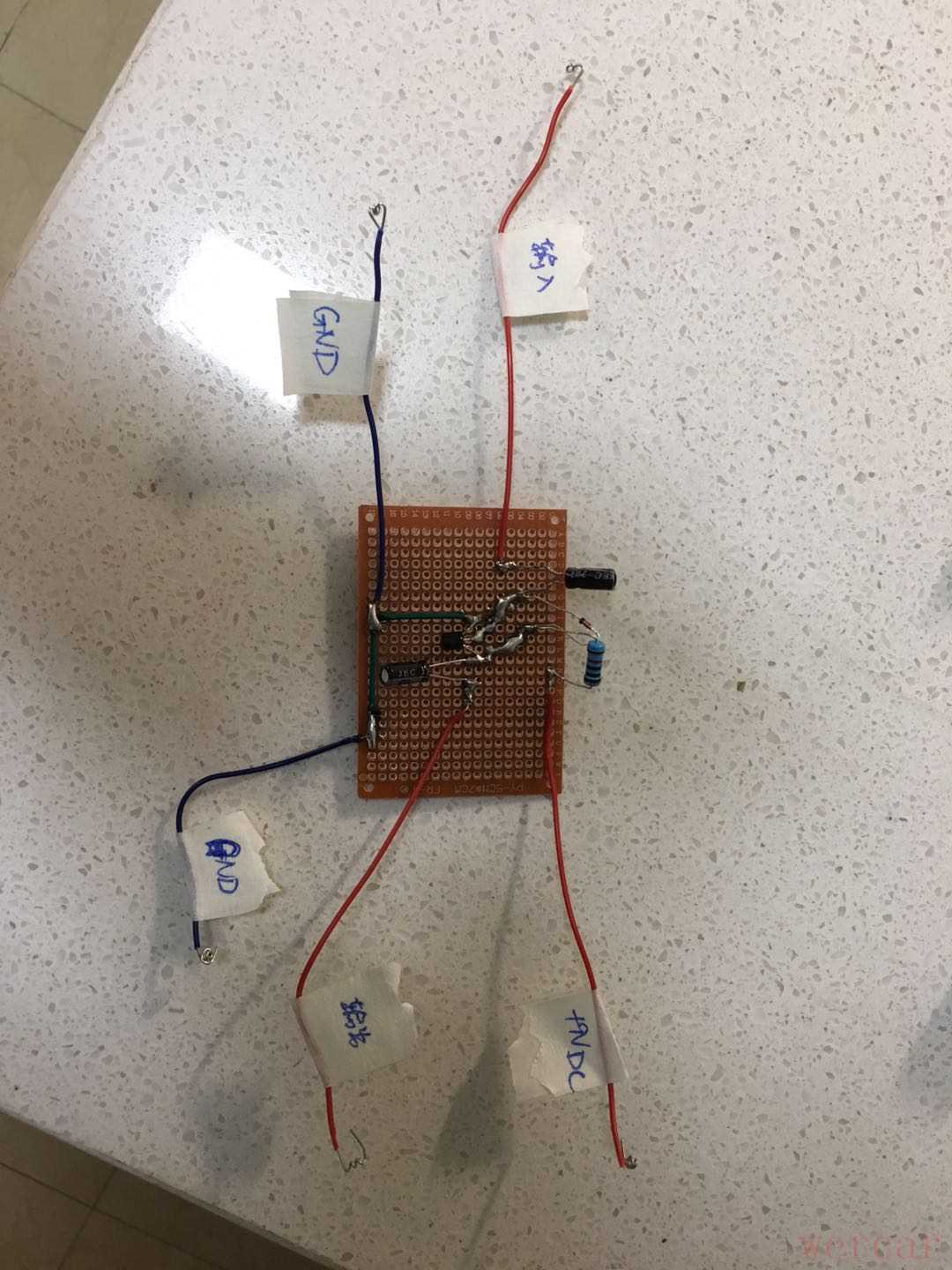

测试成功后，用美纹纸打上标签
进塑料袋里保存
安装进单块盒子里
练手用，可以买工程塑料盒，打孔很方便。铝的效果器空盒网上也可以买到。具体安装过程就省略一下，未来发视频。
重要说明
这个项目主要用于像我一样的小白入门，熟悉原件、面包板、焊接等基本知识和技能，音色很好但是音量超级大，您在使用的时候，一定将音箱的喇叭音量放到最小，然后慢慢放大，否则有可能会破坏音箱，切记切记。
如果实际使用这个电路，就需要如原始电路图中，加入一个电位器，用于音量调节。
