2015年一级机电工程管理与实务真题解析,深度剖析【一级建造师】考点
相关内容：
2015年一级建造师执业资格考试《建设工程机电实务》考试真题及答案
一、单项选择题（共20题，每题1分，每题的备选项中，只有1个最符合题意）1下列塑料中，不属于热塑性塑料的是（）。A聚氯乙烯B聚苯乙烯C聚丙烯D环氧塑料【答案】D【解析】P8,本题考查的是高分子材料的类型及应用。热塑性材料是以热塑性树脂为主体成分，加工塑化成型后具有链状的线状分子结构，受热后又软化，可以反复塑制成型，如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。优点是加工成型简便，具有较好的机械性能，缺点是耐热性和刚性比较差。热固性塑料是以热固性树脂为主体成分，加工固化成型后具有网状体型的结构，受热后不再软化，强热下发生分解破坏，不可以反复成型。优点是耐热性高，受压不宜变形等，缺点是机械性能不好，但可加入填料来提高强度。这类塑料如酚醛塑料、环氧塑料等。【来源】第一章第一节：机电工程常用材料。2按照设备在生产工艺过程中的作用原理分类，搅拌罐属于静置设备中的（）目前教材已删除A容器B反应器C换热设备D分离设备【答案】A【解析】P21,本题考查的是静置设备的分类及性能。按工艺过程作用原理分类
【来源】第一章第一节：机电工程常用工程设备。3输电线路钢塔架档距约320m,其基础施工时的档距测量应采用（）。A十字线法B电磁波测距法C钢尺量距法D平行基准线法【答案】B【解析】P30,本题考查的是机电工程中常见的工程测量。1、长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。2、当采用钢尺量距时，其丈量长度不宜大于80m,同时不宜小于20m。3、考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其测量视距长度，不宜超过400米。4、大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。【来源】第一章第二节：测量技术。5、电机干燥时的温度测量，不允许使用（）。A电阻温度计B酒精温度计C水银温度计D温差热电偶【答案】C【解析】P84,本题考查的是电机干燥时注意事项。⑴在干燥前应根据电机受潮情况制定烘干方法及有关技术措施。⑵烘干温度缓慢上升，一般每小时的温升控制在5-8℃o⑶干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定,一般铁芯和绕组的最高温度应控制在70-80℃o⑷干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。⑸定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源，以免发生危险。⑹当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。【来源】第一章第三节：电气工程安装技术。5下列设备安装中，通常情况下采用桩基础的是（）。A水泵B变压器C汽轮机D空调机组【答案】C【解析】P65,本题考查的是设备基础的种类及应用。【来源】第一章第三节：机械设备安装技术。6,下列检测试验中，属于钢制压力容器产品焊接试板力学性能试验的是()A扭转试验B射线检测C耐压试验D弯曲试验【答案】D【解析】P114,本题考查的是产品焊接试板的制作与检验。1、经外观检查合格后，进行100%射线检测，应符合规范要求2、试件的拉伸试验合格指标、抗拉强度应大于或等于以下规定之一：(1)产品图样的规定值；(2)钢材标准抗拉强度下限值；⑶对不同强度等级的钢材组成的焊接接头，则为两种钢材标准抗拉强度下限值中的较小者。3、试件的弯曲试验合格指标、其受拉面上沿任何方向不得有单条长度大于3mm的裂纹或缺陷4、试件的常温冲击功规定值、按图样或有关技术文件规定【来源】第一章第三节：静置设备及金属结构安装技术。7,发电机设备的安装程序中，发电机穿转子的紧前工序是()。A定子就位B定子及转子水压试验C氢冷器安装D端盖、轴承、密封瓦调整安装【答案】B【解析】P130,本题考查的是发电机设备的安装技术要求。发电机设备的安装程序是：定子就位玲定子及转子水压试验玲发电机穿转子玲氢冷器安装玲端盖、轴承、密封瓦调整安装玲励磁机安装^对轮复找中心并连接与整体气密性试验等。【来源】第一章第三节：动力设备安装技术。8锅炉蒸气管道的冲洗与吹洗范围，不包括()A减温水管系统B过热器C再热器D凝气器【答案】D【解析】P135,本题考查的是锅炉热态调试与试运转1、严密性水压试验锅炉首次点火前，汽包锅炉应进行一次汽包工作压力下的严密性水压试验，直流锅炉宜进行一次过热器出口工作压力的严密性水压试验；2、锅炉化学清洗电站锅炉、蒸发受热面及炉前系统在启动前必须进行化学清洗，由有清洗资质的单位，依照已批准的化学清洗方案及措施进行清洗。3、蒸汽管路的冲洗与吹洗冲洗吹洗范围应包括减温水管系统和锅炉过热器、再热器及过热蒸汽管道吹洗。吹洗过程中,至少有一次停炉冷却(时间12h以上)，以提高吹洗效果。【来源】第一章第三节：动力设备安装技术。9、关于仪表校准要求的说法，正确的是()A在仪表最大工作量值范围内均匀选取校准点B称重仪表在安装中逐渐加载标准重量进行校准C指标式仪表在全标度范围内的示值误差和回程误差应符合仪表准确的规定D施工现场不具备校准条件的仪表可用合格证明文件代替【答案】C【解析】P143,本题考查的是自动化仪表调试的一般规定。单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5点，回路实验时，仪表校准点不应少于3点，选项A错误；称重仪表及其传感器可在安装完成后直接均匀加载标准重量进行校准，选项B错误；对于施工现场不具备校准条件的仪表，可对鉴定合格证明的有效性进行验证。选项D错误。指针在全标度范围内的示值误差和回程误差应符合仪表准确度的规定，选项C正确。【来源】第一章第三节：自动化仪表工程安装技术。10炉底为反拱形的炉窑砌筑前，找准砌筑弧形拱基面的方法是()。A采用样板找准B用加工砖找准C测量弧底标高D设置基准线【答案】A【解析】P170,本题考查的是工业炉窑底和墙砌筑的技术要点。1砌筑炉底前，应预先找平基础。必要时，应在最下一层用砖加工找平。砌筑反拱底前，应用样板找准砌筑弧形拱的基面；斜坡炉底应放线砌筑。4反拱底应从中心向两侧对称砌筑。6、圆形炉墙应按中心线砌筑。当炉壳的中心线垂直误差和半径误差符合炉内形要求时，可以炉壳为导面进行砌筑。7、弧形墙应按样板放线砌筑。砌筑时，应经常用样板检查。9圆形炉墙不得有三层重缝或三环通缝，上下两层重缝与相邻两环的通缝不得在同一地点。【来源】第一章第三节：工业炉窑砌筑工程施工技术。11、下列建筑管道绝热类型中，不属于按用途分类的是()。目前已经删除A保温B保冷C加固增强D加热保护【答案】C【解析】P177,本题考查的是建筑管道工程施工程序。防腐绝热(1)管道的防腐方法主要有涂漆、衬里、静电保护和阴极保护等。(2)管道绝热按其用途可分为保温、保冷、加热保护三种类型。【来源】第一章第四节：建筑管道工程安装技术。12、安装坡度要求最小的采暖管道是()。A热水采暖管道B蒸汽管道C散热器支管管道D蒸汽凝结水管道【答案】C【解析】P181,本题考查的是建筑管道施工技术要点。采暖管道安装坡度应符合设计及规范的规定。例如：汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3%。，不得小于2%。。汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5%。。散热器支管的坡度应为1%,坡度朝向应利于排气和泄水。【来源】第一章第四节：建筑管道工程安装技术。13下列电气线路中，不能共管敷设的是()。A照明灯的8根导线B同一照明配电箱的5个回路C同一设备的主回路和无干扰要求的控制回路D电压分别为24V和12V的两个直流回路【答案】B【解析】P186,本题考查的是供电干线及室内配电线路施工技术要求。⑴管内导线应采用绝缘导线，A、B、C相线颜色分别为黄、绿、红，保护接地线为黄绿双色,零线为淡蓝色。⑵导线敷设后，应用500V兆欧表测试绝缘电阻，线路绝缘电阻应大于05MQ。⑶不同回路、不同电压等级、交流与直流的导线不得穿在同一管内。但电压为50V及以下的回路，同一台设备的电动机的回路和无干扰要求的控制回路，照明灯的所有回路，同类照明的几个回路可穿入同一根管内，但管内导线总数不应多于8根。⑷同一交流回路的导线应穿入同一根钢管内。导线在管内不应有接头，接头应设在接线盒(箱)内。⑸管内导线包括绝缘层在内的总截面积，不应大于管内空截面积的40%o【来源】第一章第四节：建筑电气工程安装技术。14下列检查内容中，不属于广播音响系统检测的是()A最高输出电平B输出信噪比C阻抗匹配D响应时间【答案】D【解析】P211,本题考查的是建筑智能化工程检测要求。（2015版教材内容）广播音响系统检测的内容有：设备之间的阻抗匹配，最高输出电平、输出信噪比、声压级和频宽的检测。（2017版教材修订内容）公共广播系统检测：1、当紧急广播系统具有火灾应急广播功能时-，应检查传输线缆、线槽和导管的防火保护措施。2、公共广播系统检测时，应打开广播分区的全部广播扬声器，测量点宜均匀布置。3、紧急广播中包括火灾应急广播功能时还应检测的内容包括：⑴紧急广播具有最高级别的优先权；⑵紧急广播向相关广播区域播放警示信号、警报语声或实时指挥语声的响应时间；⑶音量自动调节功能。4、检测公共广播系统的声场不均匀度、漏出声衰减及系统设备信噪比符合设计要求。5、检查公共广播系统的扬声器位置，应分布合理、符合设计要求。【来源】第一章第四节：建筑智能化工程安装技术。15在自动扶梯空载制动试验中，应检查符合标准规范要求的是（）oA制动荷载B制动方法C空载速度D制停距离【答案】D【解析】P223,本题考查的是自动扶梯、⑸自动扶梯、自动人行道应进行空载制动试验，制停距离应符合标准规范的要求。⑹自动扶梯、自动人行道应进行载有制动载荷的下行制停距离试验（除非制停距离可以通过其他方法检验），制动载荷、制停距离应符合标准规范的规定。【来源】第一章第四节：电梯工程安装技术。16、关于自动喷水灭火系统喷头安装要求的说法，正确的是（）。A应在系统试压前安装B安装时可对喷头进行拆装C可给喷头装饰性图层D不得利用喷头的框架施拧【答案】D【解析】P232,本题考查的是消防工程施工技术要求。喷头安装应在系统试压、冲洗合格后进行。安装时不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。【来源】第一章第四节：消防工程安装技术。17、计量器具修理后的检定属于（）。A使用中检定B周期检定C后续检定D仲裁检定【来源】第三章第一节：计量法相关规定。18、按架空电力线路保护区内取土规定，220KV杆塔周围禁止取土的范围是（）。A5mB6mC7mD8m【答案】A【解析】P454,本题考查的是电力设施保护区应遵守的规定。在规定的半径距离内不得取土，在半径以外取土须征得县以上地方电力主管部门的同意。各电压等级的杆塔周围禁止取土的范围是：35kV、110-220kV和330-500kv的范围分别4m、5m和8mo【来源】第三章第一节：电力法相关规定。19、按国家制定实施首检的起重机械目录规定，下列起重机械中实施首检的是（）A流动式起重机B塔式起重机C桥式起重机D桅杆起重机【答案】A【解析】P465,本题考查的是起重机械的监督检验。国家质检总局对实施首检的起重机械制定了目录，主要类型和品种如下：（1）流动式起重机（包括品种：轮胎起重机、履带起重机、汽车起重机、全路面起重机等）;（2）铁路起重机；（3）门座起重机（包括品种：港口台架起重机、液压折臂起重机）；（4）升降机（包括品种：电站提滑模装置、开降作业平台、高空作业车;（5）旋臂式起重机（包括品种：柱式旋臂式起重机、壁式旋臂式起重机、平衡臂式起重机）;
（6）轻小型起重设备（包括多种叉车、电动葫芦品种）。【来源】第三章第一节：特种设备安全法相关规定。20按机电安装工程的工程类别与工程项目划分，不属于净化工程的是（）教材已删除A制药工程B医疗污水处理工程C精密机械工程D电子工程【答案】B【解析】P483,本题考查的是机电安装工程注册建造师执业工程规模标准。（2015版教材内容）净化工程又分为电子、医院、制药、生物、食品光电、精密机械工程项目【来源】第三章第二节：工业安装工程施工质量验收统一要求。二、多选题（共10题，每题2分）。每题的备选项中，有2个或2个以上，至少有1个错项。错选，本题不得分，少选，所选的每个选项得05分）21起重机吊装工艺计算书的主要内容包括（）。A吊装安全距离核算B卷扬机走绳强度核算C起重机受力分配计算D吊耳强度核算E吊索具安全系数核算【答案】ACDE【解析】P44,本题考查的是吊装方案的主要内容。1、编制说明与编制依据2、工程概况3、吊装工艺设计4、吊装组织体系5、安全保证体系及措施；吊装工作危险性分析表或健康、安全、环境危害分析。6、质量保证体系及措施7、吊装应急预案8、吊装计算书起重机吊装工艺计算书一般包括的内容：主起重机和辅助起重机受力分配计算；吊装安全距离核算；吊耳强度核算；吊索、吊具安全系数核算。【来源】第一章第二节：起重技术。22、降低焊接应力的正确措施有（）oA构件设计时尽量减少焊缝尺寸B将焊缝集中在一个区域C焊接时采用较小的焊接线能重D焊接过程中，层间锤击E焊接前对构件进行整体预热【答案】ACDE【解析】P58,本题考查的是焊接残余应力的危害及降低焊接应力的措施。尽量减少焊缝的数量和尺寸、避免焊缝过于集中、优化设计结构2工艺措施（1）采用较小的焊接线能量；（2）合理安排装配焊接顺序；（3）层间进行锤击；（4）预热拉伸补偿焊缝收缩；（5）焊接高强钢时：选用塑性较好的焊条;（6）米用整体预热；（7）消氢处理；（8）采用热处理的方法；（9）利用振动法来消除焊接残余应力。【来源】第一章第二节：焊接技术。23、安装精度调整与检测中，属于形状误差的有（）oA圆柱度B平行度C垂直度D平面度E直线度【答案】ADE【解析】P74,本题考查的是影响设备安装精度的因素。形状误差：直线度、平面度、圆度、圆柱度【来源】第一章第三节：机械设备安装技术。24、380V电动机试运行前应检查的内容有（）。A电动机绕组的绝缘电阻B电动机的地脚螺栓是否接地C电动机的保护接地线是否连接可靠D电动机的温度是否有过热现象E绕线式电动机的滑环和电刷【答案】ACE【解析】P86,本题考查的是电机试运行。1、应用500V兆欧表测量电动机绕组的绝缘电阻。对于380V的异步电动机应不低于05MQ。2、检查电动机安装是否牢固，地脚螺栓是否全部拧紧。3、电动机的保护接地线必须连接可靠，须有防松弹簧垫圈。接地线（铜芯）的截面不小于4mm2o4、检查电动机与传动机械的联轴器是否安装良好。5、检查电动机电源开关、启动设备、控制装置是否合适。熔丝选择是否合格。热继电器调整是否适当。断路器短路脱扣器和热脱扣器整定是否正确。6、通电检查电动机的转向是否正确。不正确时;在电源侧或电动机接线盒侧任意对调两根电源线即可。7、对于绕线型电动机还应检查滑环和电刷。选项D属于试运行中的检查。【来源】第一章第三节：电气工程安装技术。25管道系统进行压力试验前，应从待试管道拆下或加以隔离的组成件有（）。A调节阀B安全阀C单向阀D膨胀节E爆破片【答案】BE【解析】P105,本题考查的是管道压力试验前应具备的条件。1、试验范围内的管道安装工程除防腐、绝热外，已按设计图纸全部完成，安装质量符合有关规定。2、,焊缝及其他待检部位尚未防腐和绝热。3、管道上的膨胀节已设置了临时约束装置。4、试验用压力表在周检期内并已经校验，其精度不得低于16级，表的满刻度值应为被测最大压力的15〜2倍，压力表不得少于两块。5、符合压力试验要求的液体或气体已经备足。6、管道已按试验的要求进行了加固。7、待试管道与无关系统已用盲板或其他隔离措施隔开。8、待试管道上的安全阀、爆破片及仪表元件等已拆下或加以隔离。9、试验方案已经过批准，并已进行了技术安全交底。10、在压力试验前，相关资料已经建设单位和有关部门复查。26、复合层涂层防腐蚀施工时，涂底漆前应对（）部位加以保护。教材已删减A焊缝B螺纹C焊接坡口D标识E弯头【答案】BCD【解析】P154,本题考查的是设备及管道防腐蚀施工技术要求。对于复合层涂层防腐蚀施工，底漆、中间漆、面漆应配套使用，宜选用同一厂家的产品。不同厂家的防腐蚀涂料如需配套使用，应经试验确定。配制和使用防腐蚀涂料口寸，宜采用搅拌器搅拌，并应搅拌均匀。涂底漆前应对标识、焊接坡口、螺纹等特殊部位加以保护。除产品技术文件规定的以外，前一道漆膜实干后，方可涂下一道漆。【来源】第一章第三节：防腐蚀工程施工技术。27、采取浇注法进行绝热层施工的要求有（）。A每次配料必须在规定时间内用完B应提前制作试块C浇注时宜一次浇注成型D大面积浇注时，应设对称多浇口E间断浇注时，施工缝宜留在伸缩缝的位置上【答案】ACDE【解析】P164,本题考查的是绝热层施工方法。浇注法施工：⑴浇注法所采用的模具在安装过程中，应设置临时固定设施。模板应平整、拼缝严密、尺寸准确、支点稳定，并应在模具内涂刷脱模剂。浇注发泡型材料时，可在模具内带铺衬一层聚乙烯薄膜。⑵每次配料必须在规定时间内用完。试块的制作，应在浇注绝热层时，同时进行。⑶大面积浇注时，应设对称多浇口，分段分片进行，并以倒料均匀、封口迅速等操作来控制浇注质量。⑷浇注时应一次浇注成型，当间断浇注时，施工缝宜留在伸缩缝的位置上。⑸浇注不得有发泡不良、脱落、发酥发脆、发软、开裂、孔径过大等缺陷；当出现以上缺陷时必须查清原因，重新浇注。【来源】第一章第三节：绝热工程施工技术。28、净化空调系统调试和试运转应具备的条件有（）A洁净室建筑装饰验收合格B各种管线吹扫及试压完成C空调设备系统联动完成D高效过滤器安装完成E风室、风压平衡完成【答案】ABCE【解析】P200,本题考查的是净化空调系统的调试要求。净化空调系统的调试和试运转，应在洁净室（区）建筑装饰装修验收合格和各种管线吹扫及试压等工序完成，空调设备单机试车正常，系统联动完成，风量、压差平衡完毕之后进行。【来源】第一章第四节：通风与空调工程安装技术。29工业安装分部工程质量验收记录表签字人包括（A建设单位专业技术负责人B施工单位项目技术负责人C专业监理工程师D质检单位项目负责人E设计单位项目负责人【答案】ABCE【解析】P473,本题考查的是工业安装工程分部工程质重验收评定。分部（子分部）工程质重验收记录的检查评定结论由施工单位填写。验收结论由建设（监理）单位填写。记录表签字人：建设单位项目负责人、建设单位项目技术负责人；理工程师;施工单位项目负责人、施工单位项目技术负责人、设计单位项目负责人。【来源】第三章第二节：工业安装工程施工质量验收统一要求。30建筑安装单位工程质量验收记录填写的主要内容有（）。A施工试验记录B隐蔽工程验收记录C试运转记录D分部工程验收记录E质量控制资料验收记录【答案】DE【解析】P481,本题考查的是建筑安装工程单位工程质量验收评定。1、单位（子单位）工程质量验收记录表中的分部工程和质量控制资料的检查记录应由施工单位填写。验收结论应由建设（监理）单位填写。记录表盖公章及签字人：建设单位、建设单位项目负责人；单位、总监理工程师；施工单位、施工单位项目负责人；设计单位、设计单位项目负责人。分部工程验收记录、质量控制资料验收记录。结论为〃合格〃或〃不合格〃。【来源】第三章第二节：建筑安装工程施工质量验收统一要求。三、案例题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）（一）【背景资料】A公司承包某市大型标志性建筑大厦机电工程项目，内容包括管道安装、电气设备安装及通风空调工程。建设单位要求A公司严格实施绿色施工，严格安全和质量管理，并签订了施工合同。A公司项目部制定了绿色施工管理和环境保护的绿色施工措施，提交建设单位后，建设单位认为绿色施工内容不能满足施工要求，建议补充完善。施工中项目部按规定多次对施工现场进行安全检查，仍反复出现设备吊装指挥信号不明确或多人同时指挥；个别电焊工无证上岗；雨天高空作业；临时楼梯未设置护栏等多项安全隐患。项目部经认真分析总结，认为是施工现场安全检查未抓住重点，经整改后效果明显。在第一批空调金属风管制作检查中，发现质量问题，项目部采用排列图法对制作中出现的质量问题进行了统计、分析、分类，并建立风管制作不合格点数统计表（见表1）,予以纠正处理。经检查，其中分管咬口开裂的质重问题是咬口形式选择不当造成的，经改变咬口形式后，咬口质重得到改进。表1风管制作不合格点数统计表

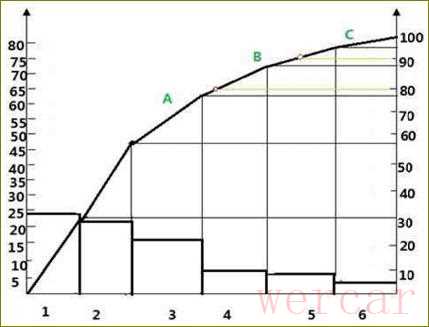

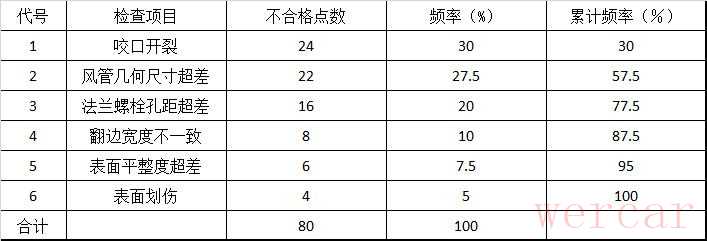

【问题】1、绿色施工要点还应包括哪些方面的内容？（4分）2、根据背景资料，归纳施工现场安全检查的重点。（3分）3、对表1中的质量问题进行ABC分类。（6分）4、金属风管咬口形式主要有哪些？选择依据是什么？（7分）【参考答案】1、题干中仅制定了〃绿色施工管理〃和〃环境保护〃的绿色施工措施，还应包括：节材与材料资源利用（1分）、节水与水资源利用（1分）、节能与能源利用（1分）、节地与施工用地保护（1分）。P378【来源】第二章第十二节：机电工程施工现场职业健康安装与环境管理。2、安全检查的重点是：违章指挥（1分）、违章作业（1分）、直接作业环节的安全保证措施（1分）。（如：设备吊装指挥信号不明确或多人同时指挥；个别电焊工无证上岗；雨天【来源】第二章第十二节：机电工程施工现场职业健康安装与环境管理。3、如下图所示：检查项目咬口开裂、风管几何尺寸超差、法兰螺栓孔超差属于A类问题（2分）；翻边宽度不一致属于B类问题（2分），表面平整度超差、表面划伤属于C类问题（2分）
排列图法通常按累计频率划分，（0%-80%）属于A类问题（主要问题）；（80%-90%）属于B类问题（次要问题）；（90%-100%）属于C类问题（一般问题）。P403-404【来源】第二章第十二节：机电工程施工质量管理。4（1）该工程金属风管的咬口连接形式有：单咬口（1分）、联合角咬口（1分）、转角咬口（1分）、按扣式咬口（1分）和立咬口（1分）。（2）咬口形式选择的依据有：风管系统的压力（1分）及连接要求（1分）。P195【来源】第一章第四节：通风与空调工程安装技术。（二）【案例背景】某机电公司承接一地铁机电工程（4站4区间），该工程位于市中心繁华区，施工周期共16个月，工程范围包括通风与空调、给排水及消防水、动力照明、环境与设备监控系统等。工程各站设置3台制冷机组，单台机组重量为553位于地下站台层。各站两端的新风及排风竖井共安装6台大型风机。空调冷冻、冷却水管采用镀锌钢管焊接法兰连接，法兰焊接处内外焊口做防腐处理。其中某站的3台冷却塔按设计要求设置在地铁出入口外的建筑区围挡内，冷却塔并排安装且与围挡建筑物距离为20m。机电工程工期紧，作业区域分散，项目部编制了施工组织设计，对工程进度、质量和安全管理进行重点控制。在安全管理方面，项目部根据现场作业特点，对重点风险作业进行分析识别，制定了相应的安全管理措施和应急预案。在车站出入口未完成结构施工时，全部机电设备，材料均需进行吊装作业，其中制冷机组和大型风机的吊装运输分包给专业施工队伍。分包单位编制了吊装运输专项方案后即组织实施，被监理工程师制止，后经审批，才组织实施。在公共区及设备区走廊上方的管线密集区，采用〃管线综合布置〃的机电安装新技术，由成品镀锌型钢和专用配件组成的综合支吊架系统。机电管线深化设计后，解决了以下问题：避免了设计图纸中一根600*00mm风管与400*200mm电缆桥架安装位置的碰撞；确定了各机电管线安装位置：断面尺寸最大的风管最高，电缆桥架居中，水管最低；确定管线间的位置和标高，满足施工及维修操作面的要求。机电公司根据优化方案组织施工，按合同要求一次完成。【问题】1、本工程应重点进行风险识别的作业有哪些？应急预案分为哪几类?2、分包单位选择的吊装运输专项方案应如何进行审批？（3分）3、采用“管线综合布置〃优化方案后，对管线的施工有哪些优化作用?4、本工程冷却塔安装位置能否满足其进风要求?说明理由？塔体安装还应符合哪些要求？（5分）【参考答案】1、本工程应重点进行风险识别的作业有哪些？应急预案分为哪几类?答：1）不熟悉的作业，如采用新材料、新工艺、新设备、新技术（背景中的“管线综合布置”的机电安装新技术）的〃四新〃作业（1分）；2）临时作业，如维修作业、脚手架搭设作业（1分）；3）造成事故最多的作业，如动火作业（1分）；4）存在严重伤害危险的作业，起重吊装作业（1分）；5）已有控制措施不足以把风险降低到可接受范围的作业。P368【来源】第二章第十二节：机电工程施工现场职业健康安装与环境管理。应急预案分为：1）综合应急预案（1分）；2）专项应急^案（1分）；分）oP372【来源】第二章第十二节：机电工程施工现场职业健康安装与环境管理。2、分包单位选择的吊装运输专项方案应如何进行审批？答：吊装运输专项方案应由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的，由施工单位技术负责人签字（1分）。然后由总承包单位技术负责人签字（1分）后报监理单位，由总监理工程师签字（1分）后实施。P44/P293【来源】第二章第六节：机电工程施工组织设计。3、采用“管线综合布置〃优化方案后，对管线的施工有哪些优化作用?答：1）深化综合管线排布，预知建筑空间内相关阶段管线布置（1分）2）发现原设计管线排列碰撞问题，对管线重新排布（1分）；3）优化机电管线的施工工序，确定合理的施工顺序（1分）；4）确保不同专业人员交叉作业造成的不必要的拆改（1分）；5）确保管线相互间的位置、标高等满足设计、施工及维修要求（1分）。P193【来源】第一章第四节：通风与空调工程安装技术。4、本工程冷却塔安装位置能否满足其进风要求?说明理由？塔体安装还应符合哪些要求?答：（1）满足要求（1分）。理由：冷却塔的安装位置要求进风侧距建筑物应大于1000mm,背景中为2m,故满足（1分）。（2）其它要求：安装应水平，各台冷却塔的水面高度应一致，高度偏差不应大于30mm（1分）。冷却塔的积水盘应无渗漏，布水器应布水均匀（1分），填料安装应在所有电、气焊按作业完成后进行（1分）。P198【来源】第一章第四节：通风与空调工程安装技术。（三）【背景材料】某机电工程公司施工总体承包了一项大型原油储备库工程，该工程主要包括4台5000m3浮顶原油储罐及其配套系统和设施。工程公司项目部对5000m3浮顶罐的施工方案进行了策划，确定罐壁焊缝采用自动焊的主体施工方案。为了减少脚手架的搭设和投入，选用了适宜的内挂脚手架正装法组装罐壁。确定主体施工方案后项目部编制了施工组织设计，并按规定程序进行了审批。施工过程中，发生了如下事件：事件1：由于罐壁自动焊接设备不能按计划日期到达施工现场，为了不影响工程进度，项目部决定将罐壁焊缝改为焊条电弧焊（手工焊），为此，项目部根据电弧焊方法修改了施工设计，由项目总工程师批准后实施。在施工过程中专业监理工程师发现，认为改变罐壁焊接方法属于重大施工方案修改，项目部的施工组织设计变更的审批手续不否合要求，因此报请总监理工程师下达了工程停工指令。事件2：修改罐壁焊接方法后，工程公司项目部把焊缝的焊条电弧焊焊接做为质量控制的重点，制订了合理的焊接顺序和工艺要求，并编制了质量预控方案。事件3：在对第一台焊接的5000m3浮顶罐进行罐壁焊缝射线检测及缺陷分析中，认为气孔和密集气孔是出现频次最多的超标缺陷，是影响焊接质量的主要因素。项目部采用因果分析图方法，找出了焊缝产生气孔的主要原因，制定了对策表，在后续焊接施工中，项目部落实了对策表内容，提高了焊接质量。【问题】1、说明内挂脚手架正装法和外搭正装法脚手架的搭设区别。（6分）2、事件1中，为什么监理工程师认为项目部对施工组织设计变更不符合要求？（5分）3、写出储罐罐壁焊缝采用焊条电弧焊接方法的合理焊接顺序和工艺要求。（4分）4、事件3中，项目部制定的保证焊缝质量对策表一般包括哪些内容？（5分）目前教材删减，可以考虑为质量控制措施【答案与解析】1、说明内挂脚手架正装法和外搭脚手架正装法的搭设区别。答：1）脚手架搭设方法不同：外搭脚手架随罐壁板升高而逐层搭设；内挂脚手架每组对一圈壁板，组成环形脚手架，作业人员可组对安装上一层壁板；一台储罐施工宜用2层至3层脚手架，1个或2个楼梯间，脚手架从下至上交替使用。（2分）2）挂设移动小车位置不同：外搭脚手架在壁板内侧挂设移动小车进行内侧施工；内挂脚手架在罐壁外侧挂设移动小车进行罐壁外侧施工。（2分）3）施工位置不同：外搭脚手架在壁板外侧施工；内挂脚手架在罐壁内侧施工（2分）。P117【来源】第一章第三节：静置设备及金属结构安装技术。2、事件1中，为什么监理工程师认为项目部对施工组织设计变更不符合要求？答：不符合要求的理由：施工单位的审批和实施程序不正确（1分）。施工组织设计一经批准，施工单位和工程相关单位应认真贯彻执行，未经审批不得擅自修改（2分），原则的重大变更,须履行原审批手续（2分）。P295【来源】第二章第六节：机电工程施工组织设计。正确的是由项目部总工程师组织研究，论证后，提交建设单位组织设计、施工、监理单位进一步论证、审核，决定后由设计单位修改设计图纸并出具设计变更通知书，还应附有工程预算变更单，经建设、监理、施工单位会签后生效。P315【来源】第二章第七节：机电工程施工资源管理。3、写出储罐罐壁焊缝采用焊条电弧焊接方法的合理焊接顺序和工艺要求。答：先焊纵向焊缝（1分），后焊环向焊缝（1分）：当焊完相邻两圈壁板的纵向焊缝后，再焊其间的环向焊缝（1分）。焊工应均匀分布，并沿同一方向施焊（1分）。P119【来源】第一章第三节：静置设备及金属结构安装技术。4、事件3中，项目部制定的对策表一般包括哪些内容？答：项目部制定的对策表一般包括的内容：因素（人、机械、材料、环境、方法）（1分）；序号（1分）；主要原因（1分）；采取的措施（1分）；执行人（1分）。P404因果分析图法/P411【来源】第一章第十三节：机电工程施工质量管理。（四）【案例背景】某钢厂炼钢技改项目内容包括钢结构、工艺设备、工业管道、电气安装等，节能减排，新增氧气制取、煤气回收和余热发电配套设施，炼钢车间起重机梁轨顶标高278m,为多跨单层全钢结构（塔楼部分多层），炼钢工艺采用顶底复合吹炼，转炉吹氧由球罐氧气干管（D426*9,P=25MPa）经加料跨层面输送至氧枪阀门室。该项目由具有承包资质的A公司施工总承包，在分包单位通过资格预审后，业主同意，A公司将氧气站、煤气站和余热发电站机电安装工程分包给具有相应专业资格和技术资格的安装单位。A公司项目部进场后，根据图纸、合同、施工组织设计大纲、装备技术水平及现场施工条件进行施工组织总设计编制，塔楼钢结构和工艺设备采用3000t塔吊方案经批准通过，项目实施过程中，项目部在安全和质量管理方面采取措施下：措施1：针对工程特点，塔楼施工现场存在危险源较多，项目部仅对临时用电危险、构件加工机械伤害危险、交叉作业物体打击危险以及压力试验、试运转等危险源进行辨识和评价,经公司审定，补充完善后，制定了相应安全应急预案，健全现场安全管理体系。措施2：针对氧气管道管口错边量超标，内壁存在油脂、锈蚀、铁锈等易引起燃料爆炸事故,项目部编制施工方案时,制订了包括材料检验、管道试验等关键工序为内容的施工工艺流程,经批准后严格执行。措施3：氧气站球罐的球壳板和零部件进场后，A公司项目部及时组织检查和验收，确保分包单位按计划现场组焊。【问题】1A公司审查分包单位专业资格包括哪些内容？氧气站分包单位必须具备何种技术资格？（8分）2、A公司编制的施工组织总设计包括哪几个机电安装单位工程？（4分）3、措施1中，搭楼作业区域还有哪些危险源因素？（6分）4、措施2中，氧气管道施工还应包括哪几道关键工序？（6分）【答案与解析】1A公司审查分包单位专业资格包括哪些内容？氧气站分包单位必须具备何种技术资格?（1）资格预审内容包括：基本资格审查和专业资格审查。专业资格审查是资格审查的重点，主要内容包括：施工经历（1分）；人员状况（1分），包括承担本项目所配备的管理人员和主要人员的名单和简历；施工方案（1分），包括履行合同任务而配备的施工装备等；财务状况（1分），包括申请人的资产负债表，现金流量表等。P255【来源】第二章第三节：机电工程施工招标投标管理。（2）分包单位需具备GC2级管道安装资质（2分）；球形罐现场组焊或球壳板制造（A3）许可证（2分）。P459/P461【来源】第三章第一节：特种设备安全法相关规定。2、A公司编制的施工组织总设计包括哪几个机电安装单位工程？答：单位工程有：炼钢车间、氧气站、煤气站、余热发电站。P469（4分）【来源】第三章第二节：工业安装工程施工质量验收统一要求。3、措施工中，塔楼作业区域还有哪些危险源因素？答：还有高空作业（1分）、起重吊装（1分）、动用明火（1分）、密闭容器（1分）、带电调试、管道和容器的探伤及压力试验（1分）、单机试车及联动试车（1分）等。P376【来源】第二章第十二节：机电工程施工现场职业健康安装与环境管理。4、措施2中，氧气管道施工还应包括哪几道关键工序？答：还包括：管道敷设；管道与设备连接（1分）；管道焊前坡口处理（1分）；管道的焊接过程（1分）；焊后无损检测、热处理（1分）；管道的清洗、酸洗、脱脂、防腐除锈（1分）；管道的保温（1分）。P100【来源】第一章第三节：管道工程施工技术。5、措施3中，球壳板制造质量现场应如何检查?答：球壳板外形尺寸检查需要逐张进行成形（2分）和尺寸（2分）检查，检查内容包括球壳板曲率检查（1分）、球壳板几何尺寸检查（1分）。P121【来源】第一章第三节：静置设备及金属结构安装技术。（五）【案例背景】A安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供冷、供热）机组、配电柜、水泵等设备安装和冷热水管道、电缆排管及电缆施工。三联供机组、配电柜、水泵等设备由业主采购；金属管道、电力电缆及各种材料由安装公司采购。A安装公司项目部进场后，编制了施工进度计划（见表5）、预算费用计划和质量预控方案。对业主采购的三联供机组、水泵等设备检查、核对技术参数，符合设计要求。设备基础验收合格后，采用卷扬机及滚杠滑移系统将三联供机组二次搬运、吊装就位。安装中设置了质量控制点，做好施工记录，保证安装质量，达到设计及安装说明书要求。在施工中发生了以下3个事件：事件1：项目部将2000m电缆排管施工分包给B公司，预算单价为120元/m,在3月22日结束时检查，B公司只完成电缆排管施工1000m,但支付给B公司的工程进度款累计已达160000元，项目部对B公司提出警告，要求加快施工进度。事件2：在热水管道施工中，按施工图设计位置施工，碰到其他管线，使热水管道施工受阻,项目部向设计单位提出设计变更，要求改变热水管道的走向，结果使水泵及管道安装工作拖延到4月29日才完成。事件3：在分布式能源中心项目试运行验收中，有一台三联供机组运行噪音较大，经有关部门检验分析及项目部提供的施工文件证明，不属于安装质量问题，后增加机房的隔音措施后验收通过。
【问题】1、业主采购水泵时应该考虑哪些性能参数？（6分）2、三联供机组就位后，试运行前还有哪些安装步骤？（4分）3、计算事件1中的CPI和SPI及其影响，请问是否影响总工期？（8分）4、请问事件2中承包单位如何才能修改图纸？请问延误是否影响工期？（7分）5、针对事件3中，施工单位需要哪些资料才能证明自己没有过错？（5分）【参考答案】1、业主采购水泵时应该考虑哪些性能参数？答：应认真核对水泵的型号（15分）、流量（15分）、扬程（15分）、配用的电机功率（15分），以免错用后达不到设计要求。P182【来源】第一章第四节：建筑管道工程安装技术。2、三联供机组就位后，试运行前还有哪些安装步骤？答：试运行前还有：安装精度调整与检测（1分）、设备固定与灌浆（工分）、零部件装配（1分）、润滑与设备加油（1分）。P67【来源】第一章第三节：机械设备安装技术。3、计算事件1中的CPI和SPI及其影响，请问是否影响总工期？P336答：事件1中预算单价为12元/m,B公司已完成施工1000m,可得：已完工作预算费用BCWP=1000m*120元/m=120000元（1分）已完工作实际费用ACWP=160000元计划工作预算费用BCWS=（2000/20）*12*120=144000元（1分）所以：CPI=BCWP/ACWP=120000/160000=075（1分），CPI<1,说明费用超支（1分）SPI=BCWP/BCWS=120000/144000=083（1分），SPI<1,说明进度延误（1分）会影响总工期（1分），因为电缆排管施工处于关键线路上，自由时差和总时差均为0,所以进度延误会影响到总工期。（1分）【来源】第二章第九节：机电工程施工进度管理。4、请问事件2中承包单位如何才能修改图纸？请问延误是否影响工期？答：（1）事件2中，项目部应填写设计变更申请单（1分），交建设单位（1分）和监理单位（1分）审核后送原设计单位（1分）进行设计变更。P316【来源】第二章第七节：机电工程施工资源管理。（2）不会影响到总工期（1分）。理由：水泵及管道安装拖延到4月29日完成，拖延20天,而其有50天总时差（4月10日-5月29日），没有超过总时差，故不会影响总工期。（2分）【来源】第二章第九节：机电工程施工进度管理。5针对事件3中，施工单位需要哪些资料才能证明自己没有过错？P423答：（1）施工图纸、设备技术资料、设计说明书、设计变更单及有关技术文件。（2分）（2）工程建设项目的勘察、设计、施工、监理以及重要设备、材料招投标文件及其合同。（2分）（3）三联供机组安装技术说明书、施工记录。（1分）【来源】第二章第十五节：机电工程竣工验收管理。
