视频监控系统硬盘录像机录音接线与配置全攻略

我们来详细说明一下视频监控系统中硬盘录像机（NVR/DVR）录音的接线方法和配置步骤。
需要明确一点："标准的网络硬盘录像机（NVR）主要处理的是网络摄像机（IP Camera）的视频信号，通常不直接内置麦克风进行“录音”。" 录音功能更多是针对模拟摄像机（Analog Camera）或需要额外音频输入的情况。
以下将分别针对这两种情况说明：
"情况一：使用支持音频输入的 NVR + 模拟摄像机"
如果你的 NVR 支持模拟音频输入，并且你使用的是模拟摄像机，那么可以实现视频和音频的同步录制。
"1. 接线方法 (Wired Connection - Analog Audio)"
"所需线材:" "网线 (RJ45):" 用于 NVR 和摄像机之间的网络连接（视频信号）。 "音频线 (通常为 3.5mm 转双 RCA 线):" 用于连接摄像机的音频输出和 NVR 的音频输入。有些 NVR 的音频输入接口可能是 BNC 或其他类型，需根据 NVR 接口选择合适的线材（如 3.5mm 转BNC 音频线）。 "接线步骤:" 1. "连接视频线:" 将一端网线（RJ45）插入摄像机的网络接口。

相关内容：

我们在做监控系统的设计中有些场合需要录音的功能，那么我们在工程实施的时候就要掌握拾音器与硬盘录像机是如何接线及配置的。

拾音器连接指导

1.录像机接入网络摄像机（海康为例）

网络设备的视频及音频编码均由摄像机完成，所以若摄像机没有内置拾音器，则需要给摄像机外接拾音器。

拾音器

项目中使用的拾音器一般有三条线：

1、电源正级 2、电源负级 3、信号线；

线路连接方法：

在项目中，为了减少拾音器对摄像机的音响，我们建议拾音器使用单独的外接电源供电，信号线采用带屏蔽的信号电缆传输。

① 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电。

② 拾音器的信号线接到摄像机的“AUDIO IN”。

③ 把拾音器的电源负极、外置电源的负极都接到摄像机的“GND”或"G"处。

2.录像机接入模拟摄像机

模拟设备的编码是在录像机上实现的，录像机上有几路音频输入即可支持几路摄像机录音，默认从第一个通道开始录音。如果要实现录像机跟客户端之间的对讲，需要在录像机上外接拾音设备及音箱。拾音器接线指导如下：

一般拾音器有三条线：1、电源正级 2、电源负级 3、信号线

连接方法：

① 拾音器正极连接到电源的正极；

② 拾音器负极接到电源负极，再将黑色公共端接到Q9或莲花头屏蔽层；

③ 信号线接到Q9或莲花头信号端。

接线规则：信号线接信号线，屏蔽层接屏蔽层。

注意：拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合，可能会造成无声音或声音轻，或者啸叫。

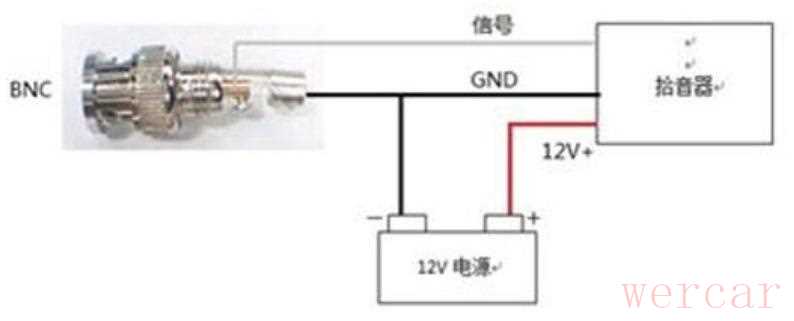

模拟摄像机音频接线

硬盘录像机的配置

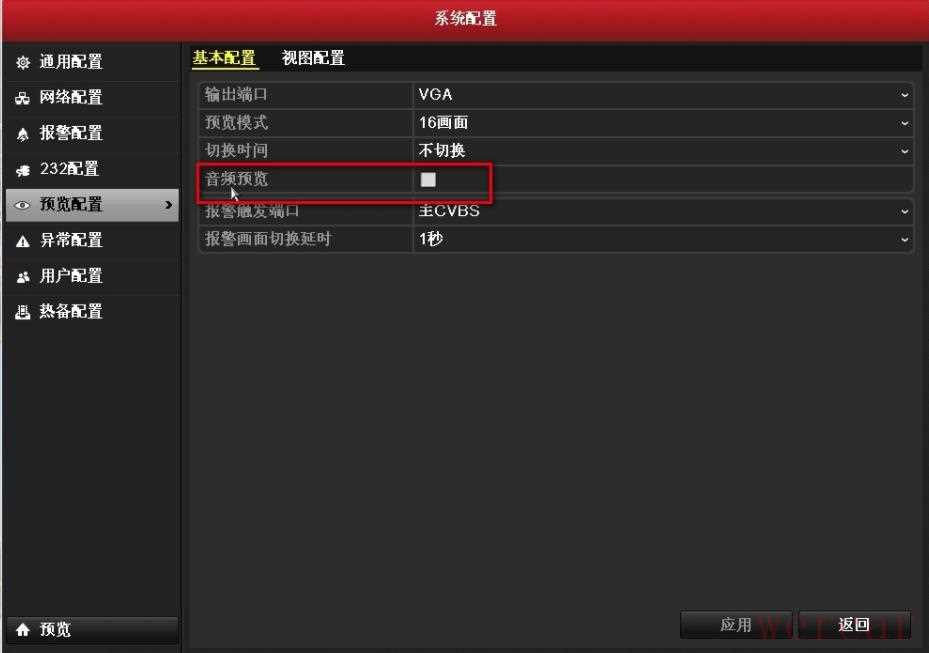

1.首先在系统配置—预览配置—基本配置，开启音频预览打钩，记得要点击应用，否则不能有效保存。

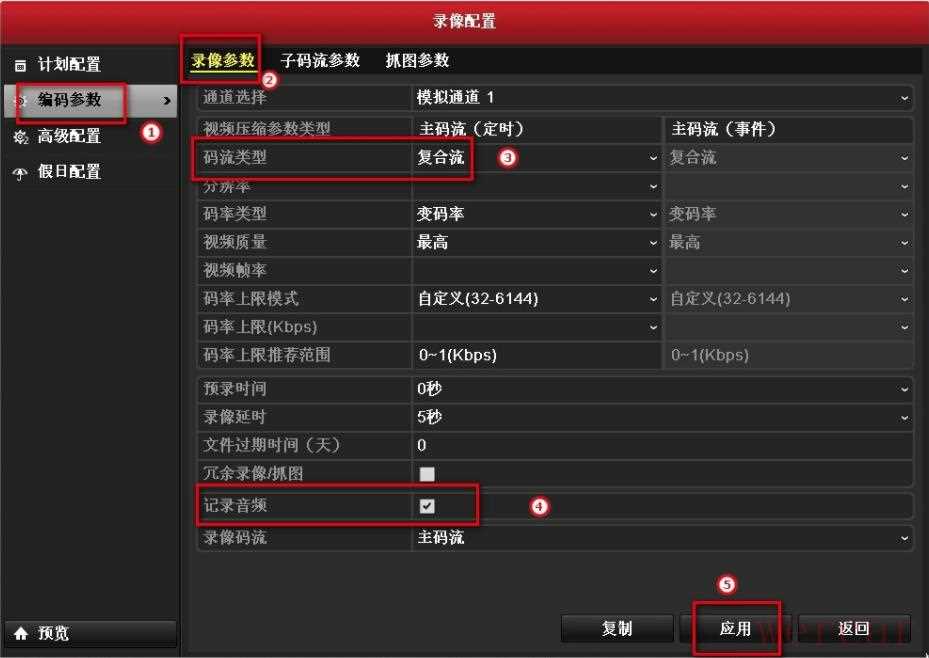

2.然后在录像配置界面中选择录像配置—编码参数，把其中的码流类型选择成复合流，记录音频选项打钩 ，最后点击应用。

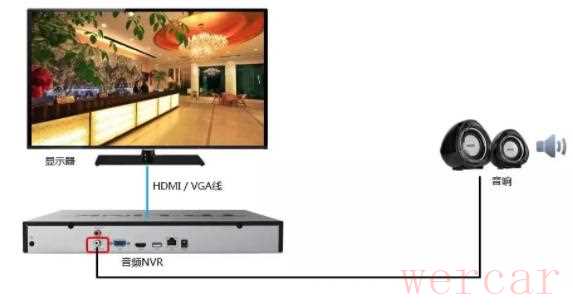

外接音箱接线指导（播放视频拾音）

我们选择的音箱需要外接电源供电，建议阻抗选择600Ω的有源音箱。安装时将音箱的信号线直接接到录像机的AUDIO OUT的接口上。回到视频画面就可以正常的听到被监控区域的拾音效果了。

硬盘录像机音频输出接线
