220kV变压器安装指南,五大核心步骤解析，避坑要点全收录，电力从业者必藏秘籍！

以下是一份关于220kV变压器安装的指南，涵盖了5大核心步骤和避坑要点，希望对电力行业的朋友们有所帮助。
"220kV变压器安装指南：5大核心步骤 避坑要点"
"引言："
220kV变压器是电力系统中的关键设备，其安装质量直接关系到电网的安全稳定运行。安装过程复杂，技术要求高，稍有不慎就可能造成严重后果。因此，本文将详细介绍220kV变压器安装的5大核心步骤和避坑要点，帮助电力人顺利完成安装工作，确保变压器安全稳定运行。
"一、核心步骤"
"步骤一：设备开箱检查与验收"
"核心内容：" 核对设备型号、规格、数量是否与设计图纸和订货合同一致；检查设备外观是否有损伤、变形、锈蚀等缺陷；检查设备附件、备件是否齐全；检查技术文件、合格证、试验报告等是否齐全、有效。 "避坑要点：" "仔细核对：" 开箱检查时必须仔细核对设备信息，避免因信息错误导致设备无法安装或运行。 "拍照记录：" 对设备外观缺陷、损伤部位进行拍照记录，并拍照留存开箱检查过程，作为后续处理的依据。 "文件齐全：" 确保技术文件、合格证、试验报告等齐全、有效，否则

相关内容：

在电力系统里，220kV变压器就像“心脏”一样关键——一旦安装出问题，不仅会导致设备损坏，还可能引发大面积停电，影响成千上万家庭和企业的用电。很多一线电力师傅都说，变压器安装看着复杂，其实只要抓准核心步骤、守好安全底线，就能少走弯路。今天就用最接地气的大白话，结合实际安装经验，把220kV变压器安装的全流程扒得明明白白，不管是刚入行的新手，还是有经验的老工人，都能照着用。

先给大家提个醒：220kV变压器可不是小设备，重量动辄几十吨，技术要求极高，安装全程必须严格遵守安全规范和技术标准，半点马虎都来不得。整个安装过程主要分为5大核心步骤，每一步都有关键要点和避坑细节，咱们一步步往下说。

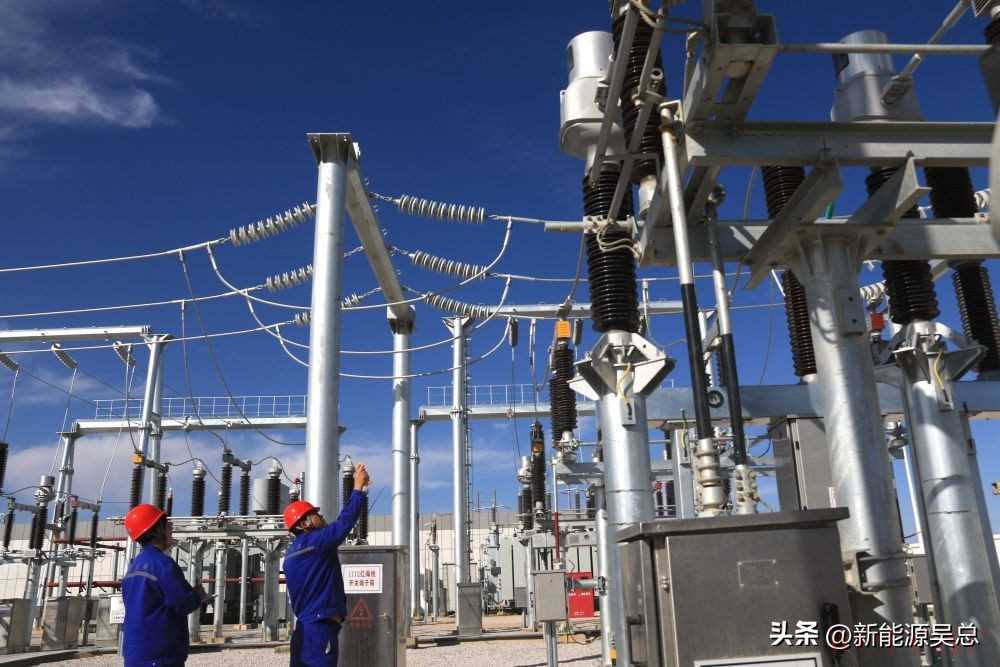

220kV变压器安装硬核指南：5大核心步骤+避坑要点，电力人及新能源伙伴们必备收藏！

一、前期准备：兵马未动，粮草先行，这些功课必须做足

安装前的准备工作，就像盖房子打地基，基础没做好，后续很容易出问题。很多安装事故，其实都是前期准备不到位导致的，比如工具不匹配、材料不合格、人员没培训，最后不仅耽误工期，还可能造成安全隐患。

1. 技术资料核查：摸清设备“底细”

首先得把变压器的“身份证”和“使用说明书”找齐——也就是出厂报告、装配图、试验记录等技术资料。要逐一核对设备型号、额定容量、电压等级等参数，确保和设计要求一致。比如变压器油的型号、套管的绝缘等级，都要严格对照，不能搞错。我见过有施工队因为没核对装配图，导致附件安装位置不对，最后不得不返工，白白浪费了3天时间。

2. 工器具和材料准备：缺一不可，质量过关是关键

工器具方面，最核心的是吊车，必须选额定载荷能匹配变压器重量的，比如几十吨的变压器，得用百吨级吊车，还要检查吊车的钢丝绳、吊钩有没有磨损，确保吊装安全。另外，真空滤油机、兆欧表、油压试验机这些专用设备也得提前到位，而且要校准合格，比如真空滤油机的真空度能不能达到要求，兆欧表的测量精度够不够。

材料方面，变压器油是重中之重，必须用合格产品，而且要提前检验，确保水分、杂质含量符合标准——如果变压器油质量不行，会直接影响绝缘效果，导致设备损坏。还有耐油橡胶垫、密封胶、接线端子等小配件，也不能马虎，比如耐油橡胶垫要是老化开裂，安装后会出现渗漏油问题。

3. 安装基础验收：地面要平，强度要够

变压器得装在专门的基础上，这个基础的尺寸、平整度、强度都得达标。安装前要测量基础的标高和水平度，水平误差不能超过规范要求，不然变压器装上去会倾斜，影响内部部件运行。还要检查基础的承重能力，确保能承受变压器的重量，比如基础混凝土的强度等级、钢筋布置是否符合设计要求，避免后期基础沉降导致设备变形。

4. 人员培训：持证上岗，明确要求

作业人员必须持有特种作业证，比如高压电工证、起重工证，而且要进行专项培训。培训内容包括设备安装流程、厂家特殊要求、应急处理流程等。比如厂家可能对吊装角度、注油速度有特殊规定，这些都要让操作人员提前知道。还要明确安全职责，谁负责指挥吊装、谁负责检查设备、谁负责应急救援，都要分工到位，避免作业时混乱。

二、本体就位与器身检查：核心设备安家，细节决定成败

变压器本体就位就是把“心脏”放到指定位置，而器身检查则是确保“心脏”内部没问题，这一步直接关系到变压器后续的运行安全。很多人容易忽略器身检查，觉得设备出厂时是好的，没必要再查，其实运输过程中可能会出现部件松动、受潮等问题，必须仔细检查。

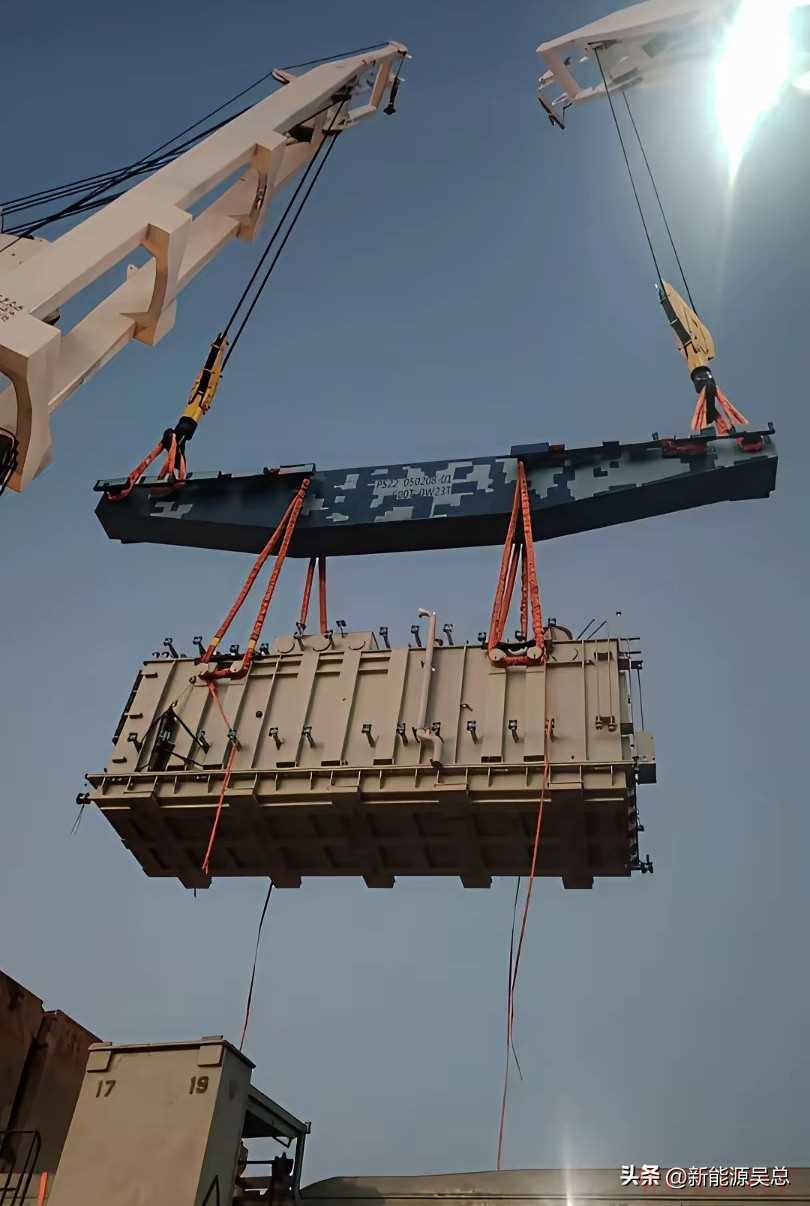

1. 本体吊装：平稳起吊，防止损伤

吊装前要根据厂家标识找到吊点，不能随便找地方挂钢丝绳。钢丝绳和器身接触的地方，要用软质材料垫上，比如橡胶垫、棉布，防止划伤设备外壳，或者损坏瓷套管。起吊时要保持水平，慢慢上升、慢慢移动，不能急刹车、急转弯，避免变压器晃动过大。我参与过很多次吊装，每次都要求吊车司机“慢、稳、准”，宁可多花点时间，也不能冒险。

2. 本体就位与固定：精准定位，牢牢固定

变压器落到基础上后，要调整位置，确保中心线和设计位置一致，水平度也要再次校准。然后用螺栓把变压器固定在基础上，螺栓要拧紧，还要加装防松垫圈，防止运行时振动导致螺栓松动。固定好后，要检查变压器有没有倾斜，底部和基础之间有没有缝隙，确保接触均匀。

3. 器身检查：细致入微，排除隐患

如果变压器是充氮运输的，首先要注油排氮——往变压器里注油，把里面的氮气排出来，直到油中氮气含量≤3%才算合格。排氮后，要在规定的湿度条件下（一般相对湿度≤75%）限时检查器身，检查时间不能太长，避免铁芯、绕组受潮。

检查时要重点看铁芯有没有变形、绕组有没有松动，绝缘层有没有破损，引线连接是否牢固。还要检查器身内部有没有杂物，比如运输过程中掉落的螺丝、灰尘等，这些杂物会影响绝缘效果，甚至导致短路。我见过有变压器因为内部掉进了一个小螺丝，运行后发生短路，直接烧毁了绕组，损失惨重。

三、附件安装：逐个击破，每个部件都不能马虎

附件就像是变压器的“手脚”和“五官”，比如套管、散热器、瓦斯继电器、储油柜等，每个附件都有自己的作用，安装不当会影响变压器的正常运行。附件安装要按顺序来，不能乱装，而且每个步骤都有严格的技术要求。

1. 套管安装：绝缘关键，密封要好

套管是变压器的绝缘部件，要穿过油箱壁，把内部绕组和外部线路连接起来。安装时要在套管底部垫上耐油橡胶垫，确保密封良好，防止渗漏油。还要保证套管安装垂直，不能倾斜，末屏要可靠接地——如果末屏接地不良，会导致绝缘击穿，引发事故。安装后要检查套管的绝缘电阻，确保符合标准。

2. 散热器安装：散热保障，防漏是重点

散热器的作用是给变压器降温，安装前要先冲洗内部，去除运输过程中残留的杂质，然后做油压试验，确保没有渗漏。试验时要将散热器充满油，保持一定压力，观察一段时间，看有没有油渗出。安装时要注意连接法兰的密封，用密封胶均匀涂抹，螺栓要对角拧紧，避免受力不均导致渗漏。

3. 储油柜和瓦斯继电器安装：油位监测+故障预警，位置要准

储油柜用来储存变压器油，还能调节油位，安装时要保证水平，而且要和油箱之间的连接管留2%-4%的坡度，这样才能让油顺利流动。瓦斯继电器是变压器的“安全卫士”，能监测内部故障，安装时必须水平安装，不能倾斜，不然会影响动作灵敏度。还要检查瓦斯继电器的接线是否正确，确保故障时能及时发出信号。

4. 其他附件安装：各司其职，安装到位

除了上面这些，还要安装压力释放阀、有载分接开关、温控器等附件。压力释放阀要安装在油箱顶部，确保动作可靠，当变压器内部压力过高时，能及时释放压力，防止油箱爆炸；有载分接开关要按厂家要求调整档位，确保接触良好，切换顺畅；温控器要安装在合适位置，能准确监测油温，当油温过高时，能启动冷却装置。

四、真空注油与排气：绝缘关键一步，油要纯，气要排尽

变压器油不仅能绝缘，还能散热，真空注油和排气的质量，直接影响变压器的绝缘性能。如果油里有水分、杂质，或者残留空气，会导致绝缘击穿，引发短路事故，所以这一步必须严格操作。

1. 变压器油过滤：去除杂质和水分

首先要对变压器油进行过滤处理，用真空滤油机把油里的水分、杂质去掉，确保油的绝缘性能达标。过滤时要控制温度和流速，一般油温控制在40-60℃，流速不能太快，这样才能更好地去除水分和杂质。过滤后的油要取样检验，合格后才能使用。

2. 抽真空：创造真空环境，防止空气进入

接下来要给变压器抽真空，用真空滤油机将油箱内的空气抽出，真空度要达到≤133Pa，而且要保持2小时以上，确保油箱内的空气被彻底抽尽。抽真空时要注意观察油箱有没有变形，比如油箱壁有没有内陷，如果有异常要立即停止抽真空，检查原因。

3. 注油：缓慢注入，油位达标

抽真空完成后，从变压器底部缓慢注入过滤后的变压器油，注油速度不能太快，不然会产生气泡，而且要边注油边观察油位，直到油位达到额定位置。注油过程中要保持真空状态，防止空气进入。注油完成后，还要继续抽真空一段时间，补充油位，确保油位稳定。

4. 排气：排尽气泡，确保绝缘

最后要排尽变压器内部的气泡，打开散热器、套管、储油柜等部件的放气阀，让油里的气泡自然排出，直到放气阀流出的油没有气泡为止，然后关闭放气阀。排气要耐心，不能急于求成，比如散热器的放气阀要逐个打开，确保每个部位的气泡都能排尽。我见过有施工队排气不彻底，导致变压器运行时出现局部放电，最后不得不放油重新注油，耽误了好几天工期。

五、二次接线与调试：通电前的最后检查，参数合格才能投运

二次接线和调试是变压器安装的最后一步，也是最关键的一步，相当于给变压器“通电体检”，只有各项参数都符合标准，才能放心投运。很多人觉得安装完就万事大吉了，忽略了调试环节，结果通电后出现故障，甚至损坏设备。

1. 二次回路接线：接线正确，接触良好

二次接线主要是连接温度计、有载分接开关、瓦斯继电器等设备的控制回路和信号回路。接线时要对照图纸，确保接线正确，不能接错线、漏接线。接线端子要拧紧，避免接触不良，而且要做好标记，方便后续维护。比如瓦斯继电器的跳闸回路和信号回路，不能接反，不然故障时不能及时跳闸，会引发严重后果。

2. 绝缘电阻测试：用5000V兆欧表，数值达标

用5000V兆欧表测量变压器的绝缘电阻，包括高压绕组对低压绕组、高压绕组对地、低压绕组对地的绝缘电阻。测量结果要符合规范要求，而且要和出厂试验记录对比，如果绝缘电阻明显下降，要查找原因，比如是不是受潮、有杂质等。比如220kV变压器的高压绕组绝缘电阻，一般要求不低于某个数值，具体要对照相关标准。

3. 各项试验：变比、直流电阻等，确保性能合格

接下来要开展一系列试验，包括变比试验、直流电阻试验、耐压试验、瓦斯继电器动作试验等。变比试验要确保变压器的变比符合设计要求，这样才能正常降压或升压；直流电阻试验要测量绕组的直流电阻，确保三相电阻平衡，差异不能超过规范要求，不然会导致绕组发热不均；耐压试验要检验绝缘性能，在规定的电压下保持一定时间，没有击穿现象才算合格；瓦斯继电器动作试验要确保故障时能及时动作，发出信号或跳闸。

4. 清洁与交接试验：干干净净，验收合格

所有试验都合格后，要把变压器表面和周围环境清洁干净，去除灰尘、油污等杂物。然后进行交接试验，由建设单位、施工单位、监理单位共同验收，确认安装质量和试验结果都符合要求，签署交接试验报告后，变压器才能准备投运。

六、安装过程中的安全要点：时刻绷紧安全弦，这些红线不能碰

220kV变压器安装属于高危作业，安全是第一位的，任何时候都不能掉以轻心。总结了几个常见的安全红线，一定要严格遵守：

1. 吊装作业时，现场要有专人指挥，起重工和吊车司机要配合默契，无关人员不能进入吊装区域，防止设备坠落伤人。

2. 高空作业时，作业人员必须系好安全带，戴好安全帽，工具要放在工具袋里，不能随意乱扔，防止高空坠物伤人。

3. 注油和排气时，要注意防火防爆，变压器油是易燃品，现场不能有明火，要配备灭火器等消防器材。

4. 调试过程中，要严格遵守操作规程，防止触电事故，比如测量绝缘电阻时，要先断开电源，放电后再测量。

5. 作业人员要穿戴好个人防护用品，比如绝缘手套、绝缘鞋、防护服等，防止烫伤、触电、机械伤害等。

七、常见避坑指南：这些错误千万别犯，很多人已经栽过跟头

结合多年的安装经验，总结了几个常见的错误，希望大家能避开：

1. 忽略变压器油的质量：觉得只要是变压器油就行，不检验就直接使用，最后导致绝缘击穿，设备损坏。

2. 吊装时不垫软质材料：钢丝绳直接接触器身，划伤外壳或套管，影响设备外观和绝缘性能。

3. 器身检查时间过长：导致铁芯、绕组受潮，绝缘电阻下降。

4. 附件安装时密封不严：比如耐油橡胶垫老化、密封胶涂抹不均，导致渗漏油。

5. 排气不彻底：油里残留气泡，运行时出现局部放电，引发故障。

6. 二次接线接错：导致设备不能正常运行，甚至引发安全事故。

结语：安装到位，运行无忧，每一步都要精益求精

220kV变压器安装是一项系统工程，从前期准备到最终投运，5大核心步骤环环相扣，每个步骤都有严格的技术要求和安全规范。只有把每一个细节都做到位，才能确保变压器安全、稳定运行，为电网提供可靠的电力保障。

对于一线电力工人来说，掌握这些安装要点和避坑技巧，不仅能提高工作效率，减少返工，还能避免安全事故，保护自己和他人的安全。对于建设单位和施工单位来说，严格按照规范施工，是保证工程质量的关键，也是避免后期维护成本过高的基础。

希望这篇安装指南能给大家带来帮助，也欢迎各位电力同行在评论区分享自己的安装经验和心得，让更多人了解变压器安装的真实情况，共同提高电力行业的安装水平。最后提醒大家，安全无小事，质量是生命，每一次安装都要精益求精，不能有丝毫马虎！
